Monotec gabionmurar

Monotec gabioner skapar nya och spännande möjligheter

Användningen av gabioner inom landskapsdesign har på senare år ökat, eftersom de ger nya möjligheter och kan skapa spännande arkitektoniska dimensioner.

De många designvarianterna låter dig kombinera och bygga på med gabioner i en mängd olika strukturer och former, vilket ger en hållbar, god och stabil funktionalitet. Samtidigt är det en estetisk lösning.

Gabioner med både form och funktion

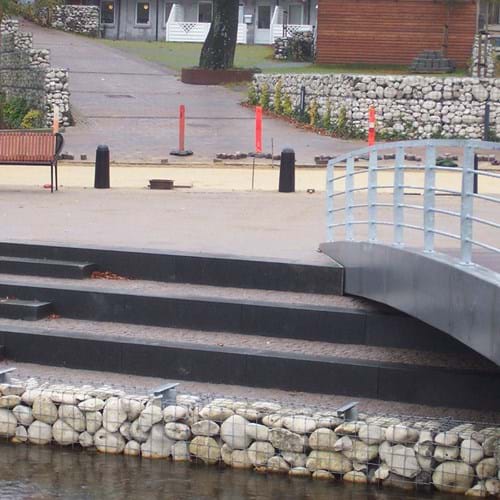

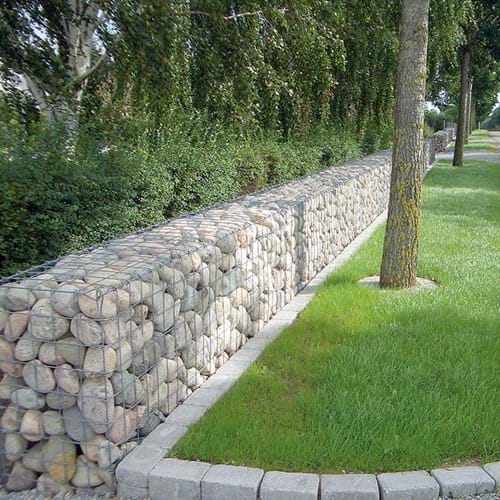

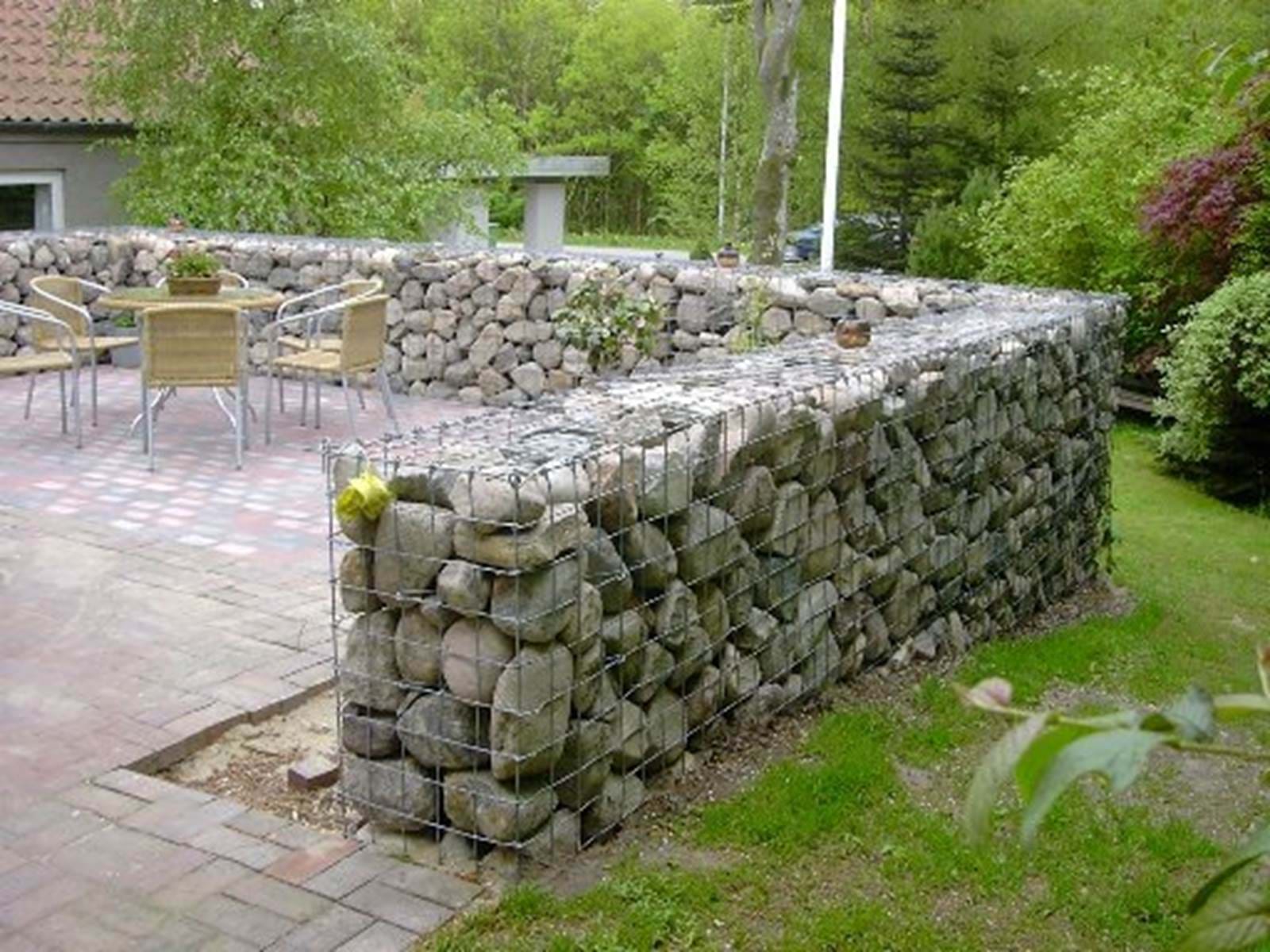

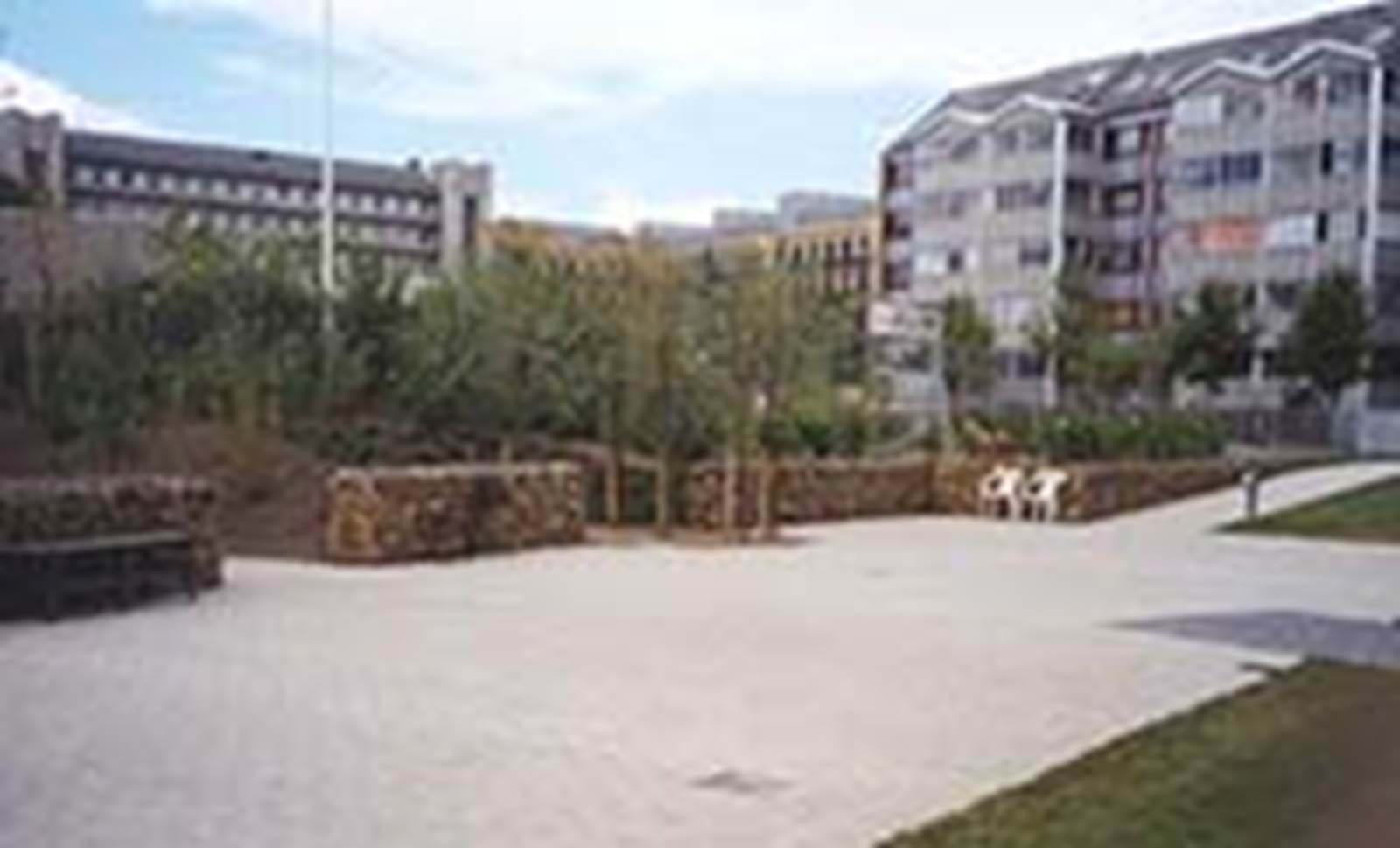

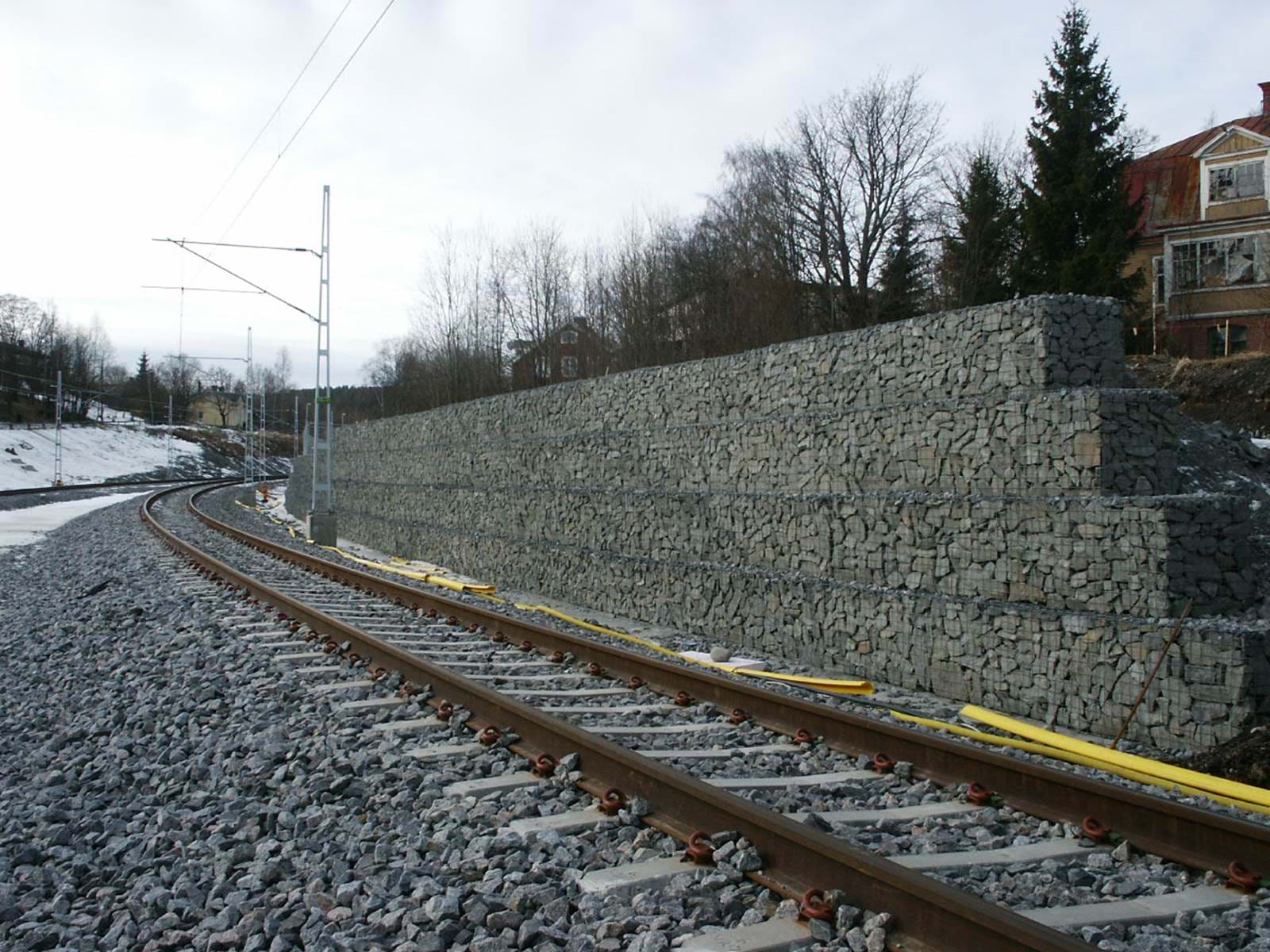

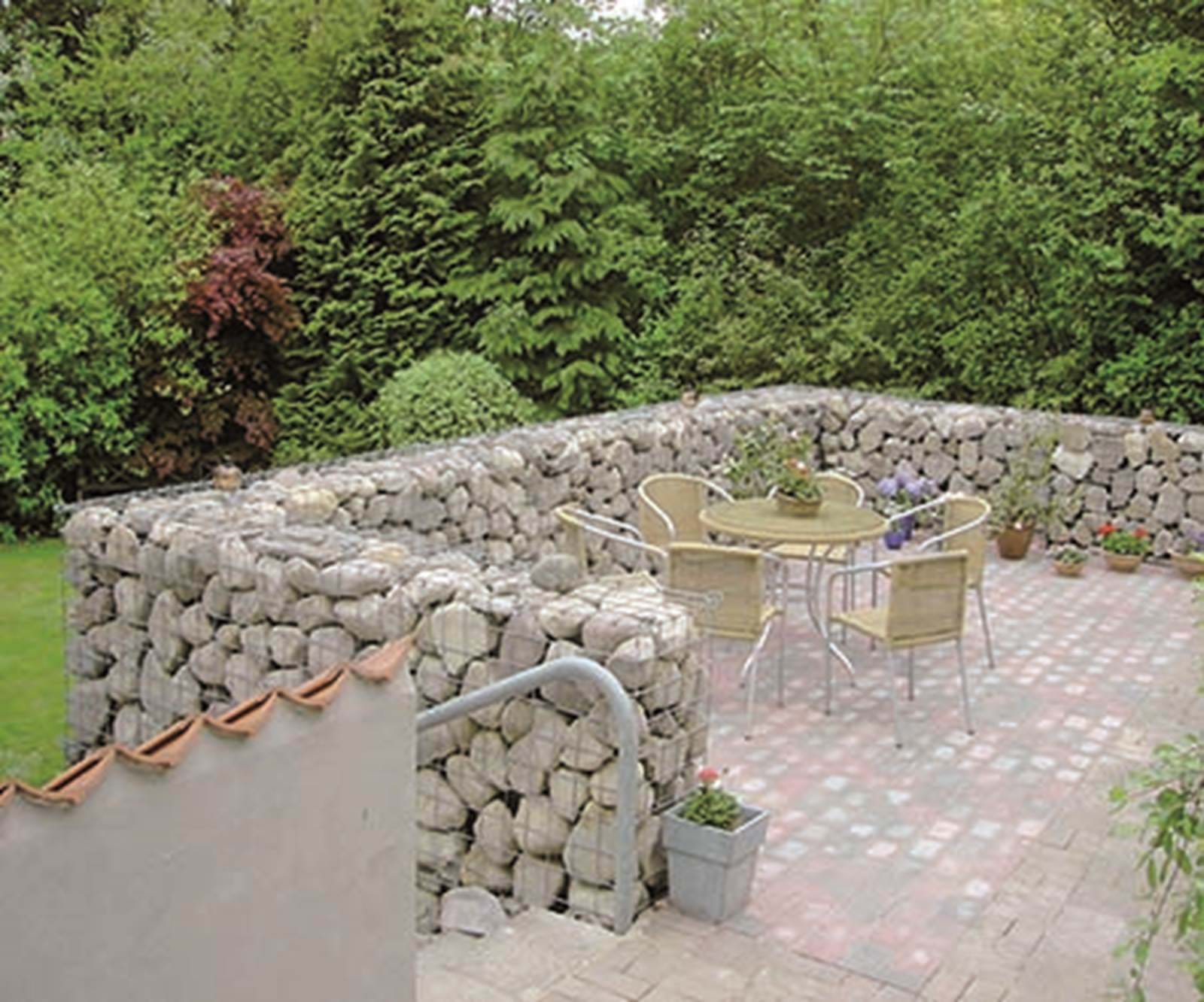

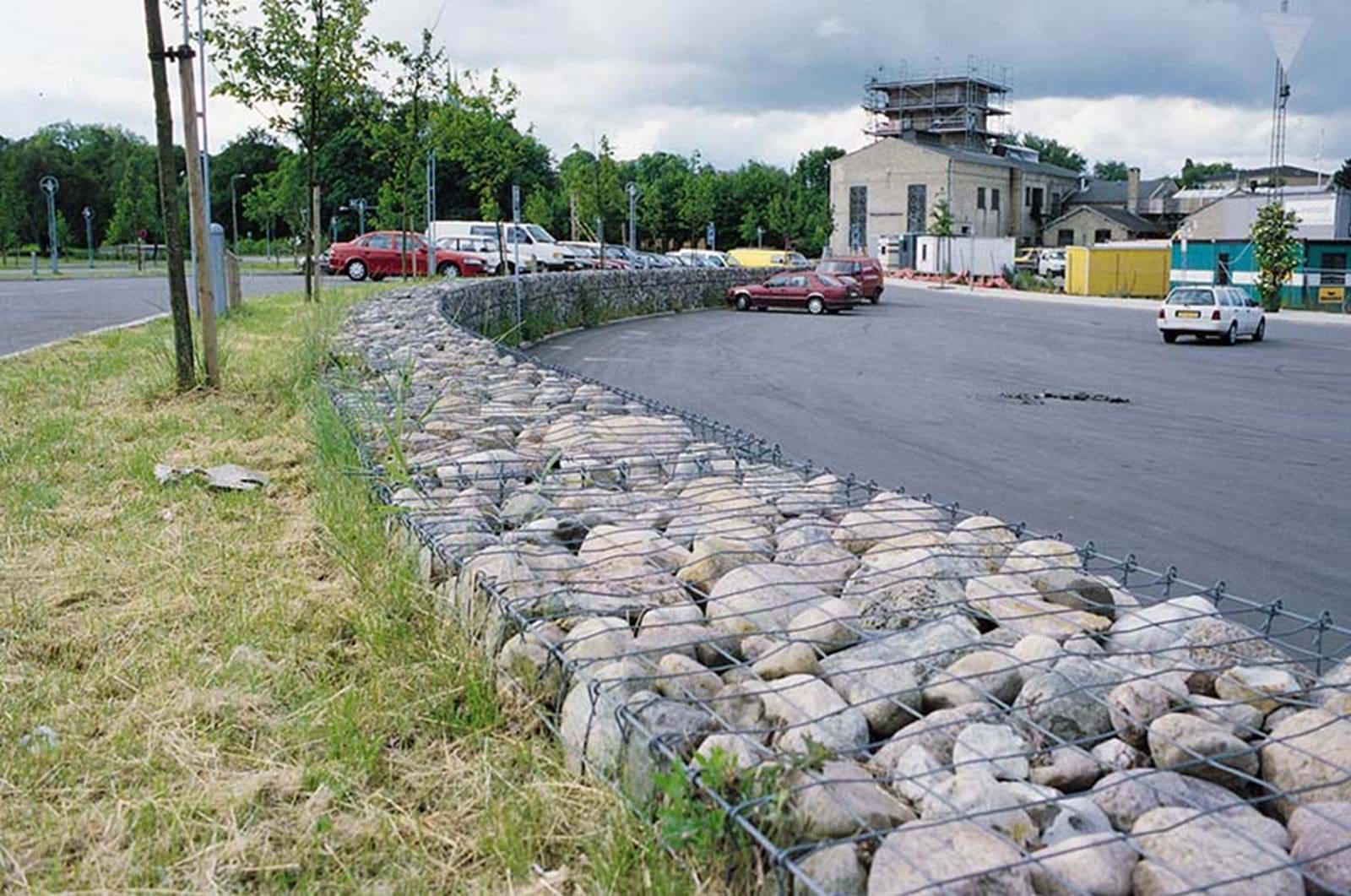

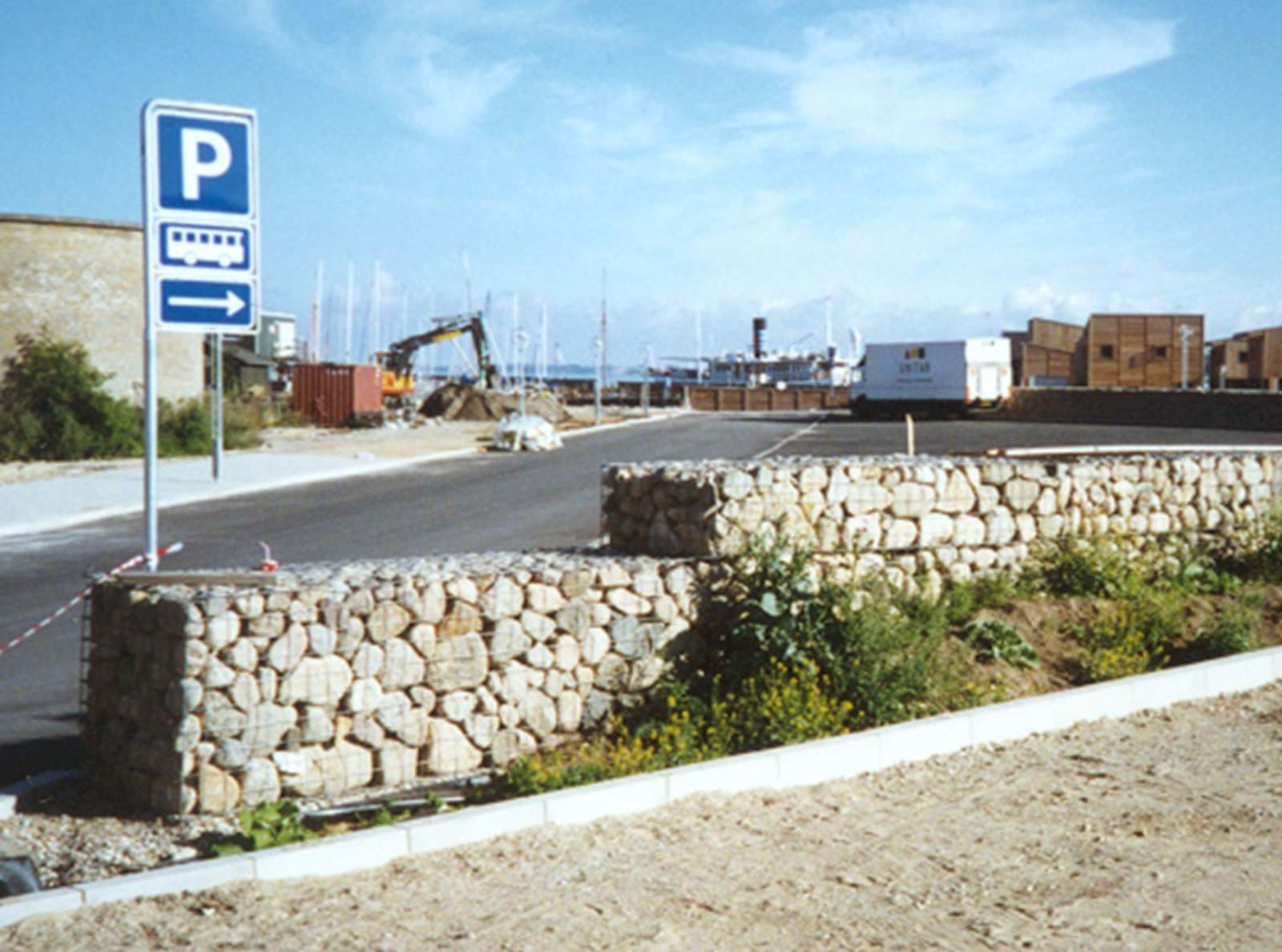

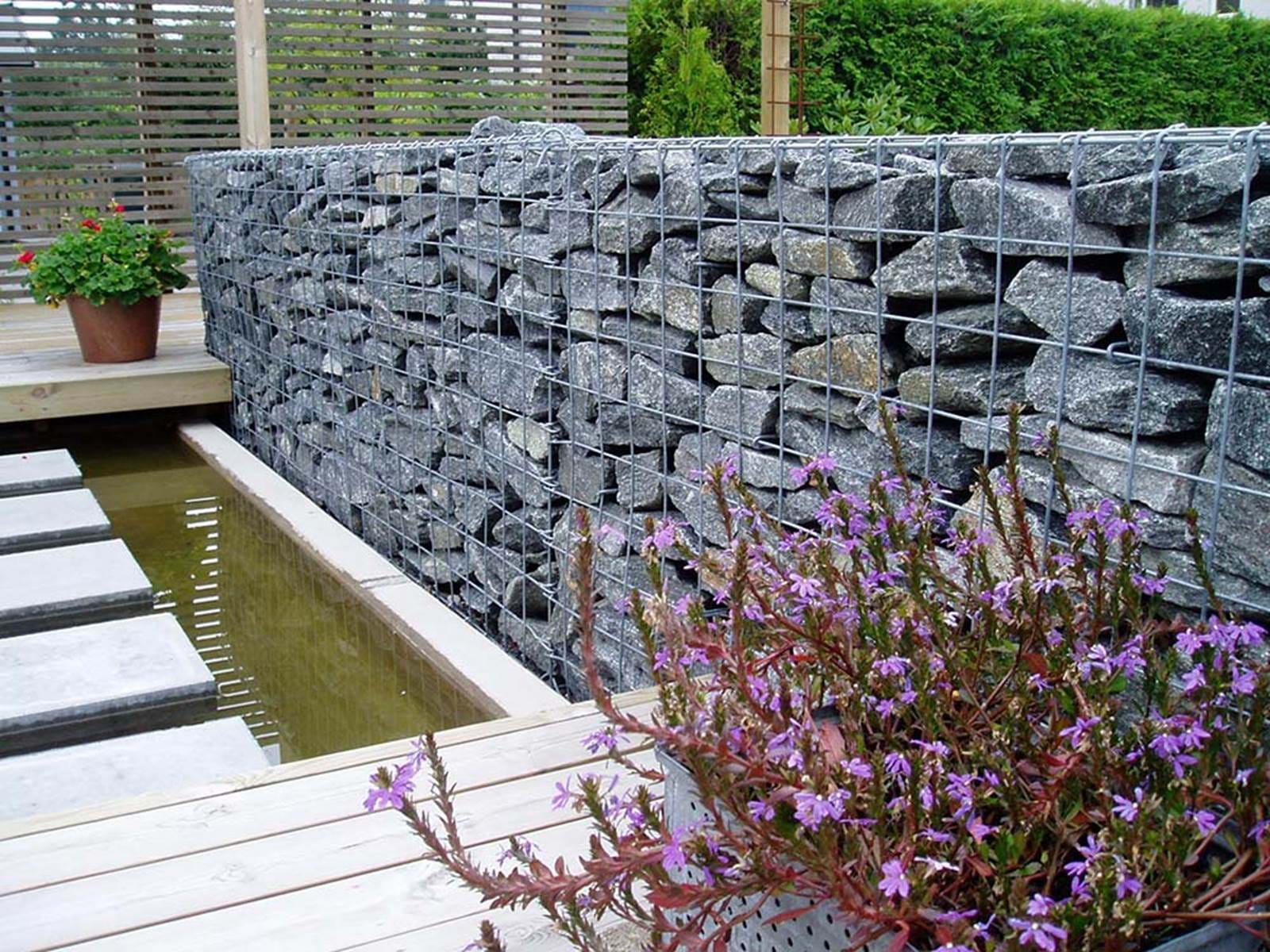

Gabioner används bland annat som stödmurar och fristående väggar, till utjämning av ojämnheter i terrängen, rumsindelningar och trädgårdsväggar samt som utsmyckning av byggnader.



Kvalitet och lång livslängd

Monotec fokuserar på kvalitet och har utvecklat ett smart gabionsystem med proffsig finish. Korrosionsskyddet består av en 350-450 g/m2 galfanbeläggning, som är en speciell legering av zink och aluminium. Det förlänger stålets livslängd cirka 3 gånger mer jämfört med en traditionell varmförzinkning.

Galfanbeläggningens vidhäftning till stålet gör det möjligt att bearbeta gabionerna efter ytbehandlingen, utan att riskera att beläggningen slits. Det kan speciellt vara en fördel när gabionerna ska fyllas maskinellt.

Rostfritt stål - välj mellan flera diametrar

Monotec gabioner kan levereras i rostfritt stål utefter dina önskemål. Som standard levereras gabioner med en tråddiameter på antingen 4,5 mm eller 5,0 mm tillsammans med ett 6 mm sticklås.

Maskstorleken har ett standardmått på 100 x 100 mm.

OBS! Vid användning av tunnare fyllnadsmaterial används ett finmaskigt frontgaller med en maskstorlek på 50 x 100 mm. (beställningsvara).



Monotec gabioner - materialval

Materialen till Monotec gabionerna är utvecklade för flera olika funktionsbehov. När du ska välja fyllnadsmaterial för dina Monotec-gabioner är det viktigt att du är medveten om önskemål och behov, eftersom det finns många alternativ.

Vanligtvis används ett krossat eller runt stenmaterial med en dimension som passar maskstorleken.

  • Till en maskstorlek 100 x 100 mm väljs normalt en fraktion på 100-200 mm.
  • Till en maskstorlek 50 x 100 mm väljs normalt en fraktion på 80-150 mm.

Andra material som krossat tegel, betong eller murrester kan också användas, dock endast enligt avtal. Vi rekommenderar inte att du använder friktionsjord eller ett organiskt fyllnadsmaterial.

Två låssystem som är utvecklade för olika funktionella behov

  • Med utgångspunkt i det traditionella Monotec Standard låssystem har fabriken utvecklat säkerhetslåssystemet R-gabion. Detta låssystem är framtaget för att användas i offentliga byggnader, lekplatser och andra ställen där säkerheten är i fokus. R-gabionen är utformad med öglor i alla fria ändar, placerade på insidan av gabionen. Därmed är risken för att fastna i gabionen minimal.

  • Monotec Roko låssystem är baserat på spiralsamling, där alla krafter överförs till gabionens svetspunkter. Ändarna på låssystemet är grovt utformade och inte säkrade, varpå det finns risk för att fastna i gabionen. Därför används Monotec Roko låssystem vanligtvis på platser där det estetiska utseendet är mindre viktigt och inte i frekventerade områden.

    Monteringstiden är normalt lite längre för Monotec Roko än för de två andra systemen. Detta beror på att låssystemet generellt är mer "organiskt".

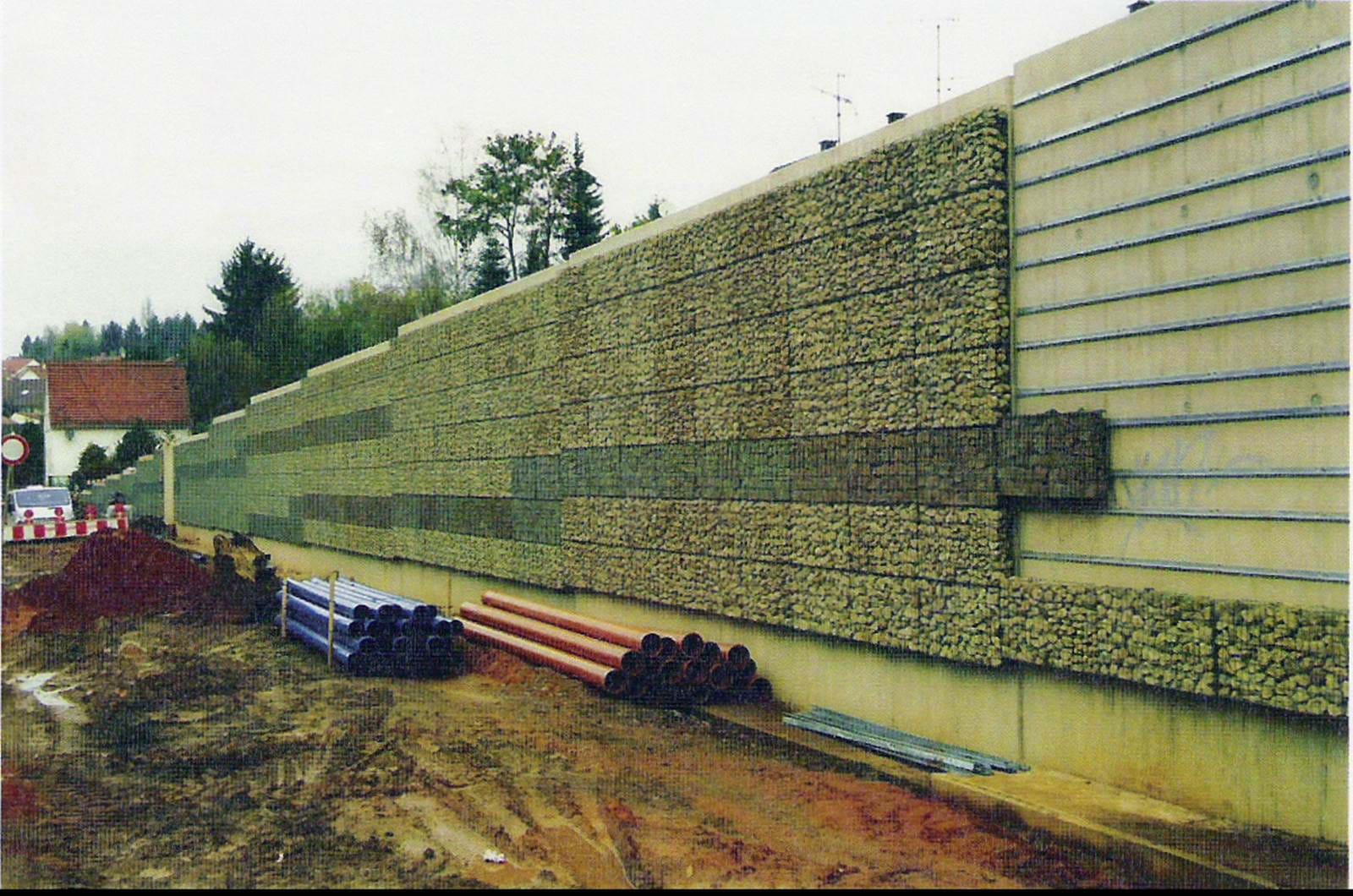

Så här etableras en gabion- och bullerskyddsmur

Innan du börjar bygga en gabionmur vid angränsningar eller som en del av en större konstruktion, bör du undersöka vilka regler som gäller i din kommun.

Vi rekommenderar att du laddar ner vår broschyr. Här hittar du detaljerade installationsinstruktioner och regler för gör-det-själv-projekt med Monotec-gabioner.

Om du vill bygga en stödmur i höjd och storlek utöver ovanstående, rekommenderar vi att du kontaktar våra tekniska konsulter på 0771-489000 eller info@byggros.se.

Underlag/fundament

En gabionmur ska stå på minst 30 cm packat bärlagergrus. Det förutsätter dock att grunden under är hård, befintlig mark.

Höjd

En fristående gabion-och bullerskyddsmur kan byggas upp till en maximal höjd på 180 cm. Det rekommenderas att muren ska byggas 20 cm högre än önskat och att de extra 20 cm etableras under marknivå för ytterligare stabilitet.

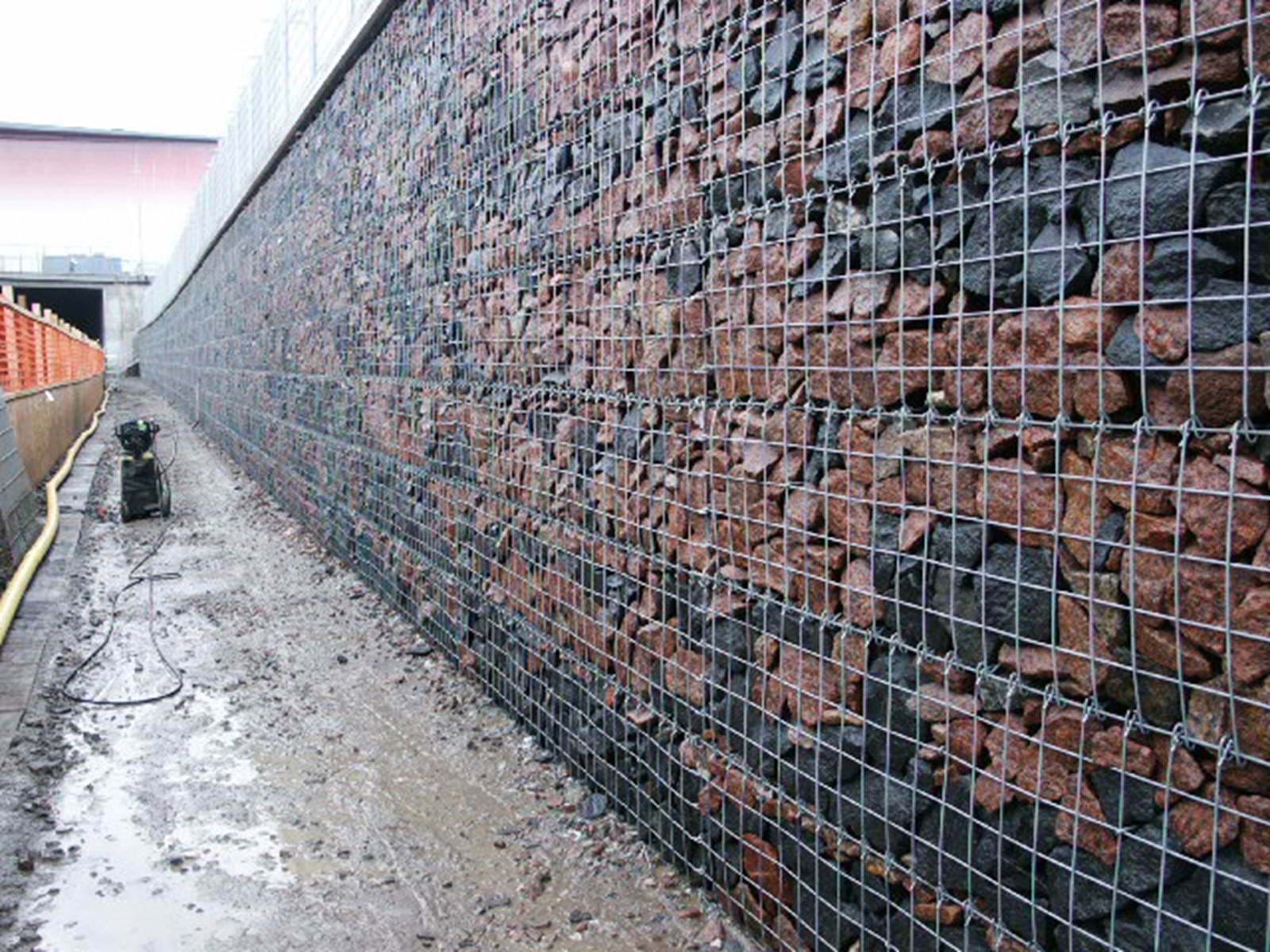

Jordtryck

En lodrät gabionmur på 50 cm tjocklek kan tåla upp till 1 m jordtryck. Det är viktigt att jorden och muren separeras med en geotextil. Vi rekommenderar att du använder en BG-TEX non-woven geotextil. KOM IHÅG ATT murar med jordtryck alltid ska ha en drän bakom muren.

Fyllnadsmaterial

Det är först och främst vikten som håller en gabionmur på plats, eftersom 1 m² mur fylld med sten väger ca 800-900 kg. I princip kan allt användas som fyllnadsmaterial, men murar med jordtryck samt murar över 1 m ska alltid fyllas med sten.

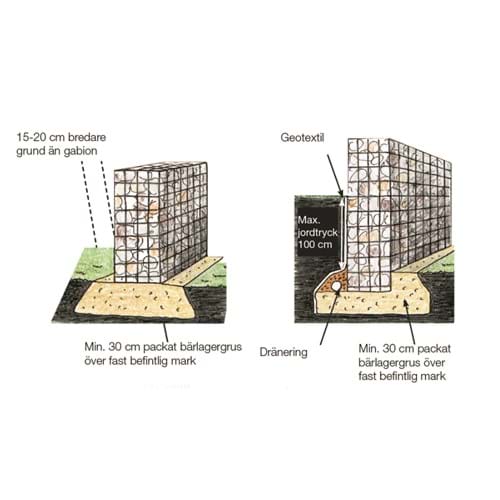

Illustration - konstruktion av monotec gabion



Ladda ner

  • Monotec Gabion - Broschyr och installationsvägledning

    Monotec Gabion - Modulöversikt

  • EPD dokumentation (EN)
