S-MAG regnvandsmagasiner

Præfabrikerede opstuvningsmagasiner til effektiv klimasikring



Fleksible præfabrikerede regnvandsmagasiner der forsinker nedbøren

Vores byer vokser og vi bliver stadig flere og flere danskere. Det medfører flere områder med befæstede arealer til veje, parkering og beboelse. Det giver ofte store problemer med at aflede regn- og overfladevandet fra den stigende mængde nedbør.

En løsning med et S-MAG opstuvningsmagasin vil hjælpe med at forsinke nedbøren og er samtidig både økonomisk attraktiv og effektiv, når regnvandet skal forsinkes. Magasinet er opbygget af traditionelle kassetter, der er indpakket i en kraftig beskyttelsesdug, hvorefter en vandtæt membran monteres.

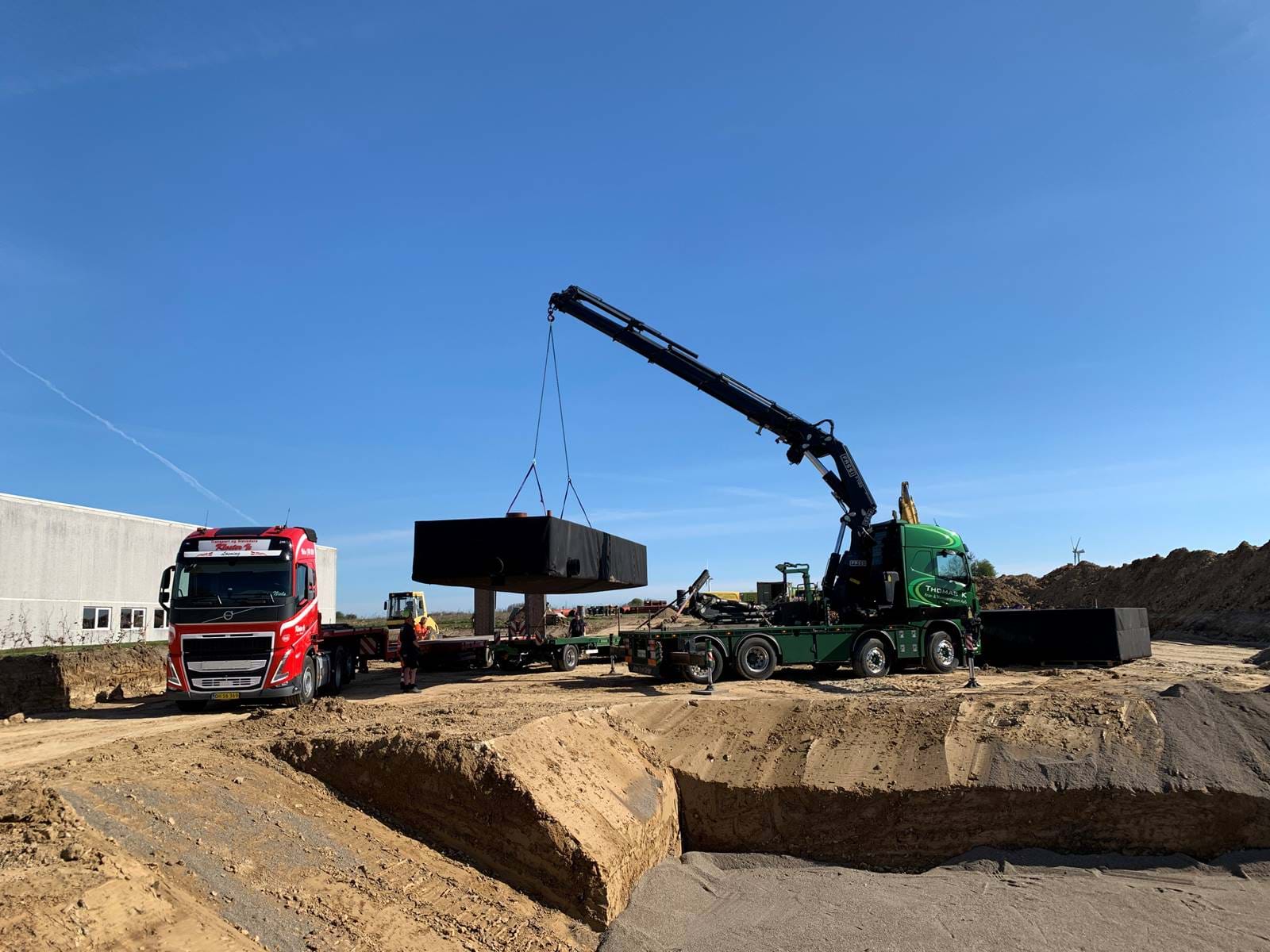

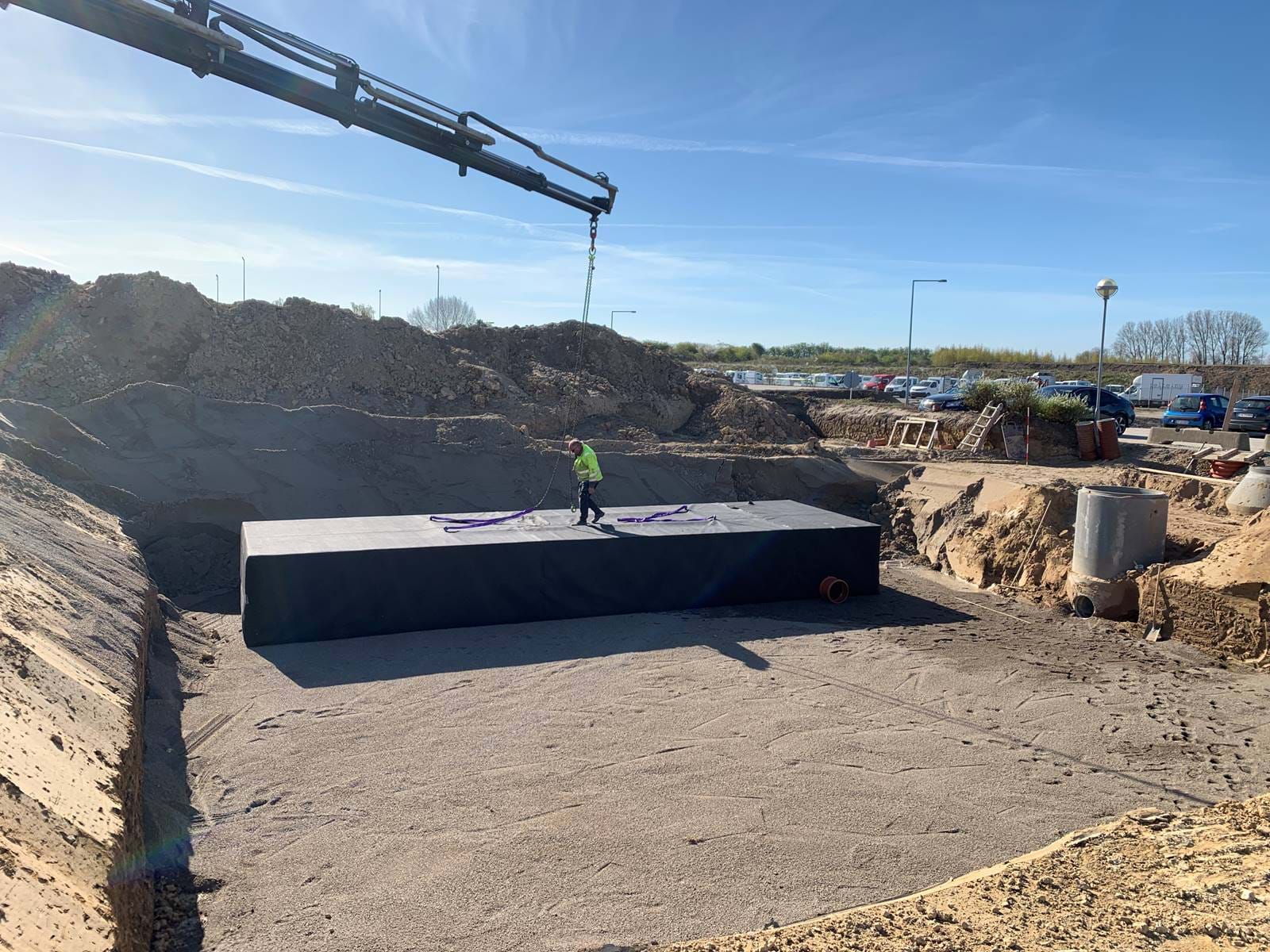

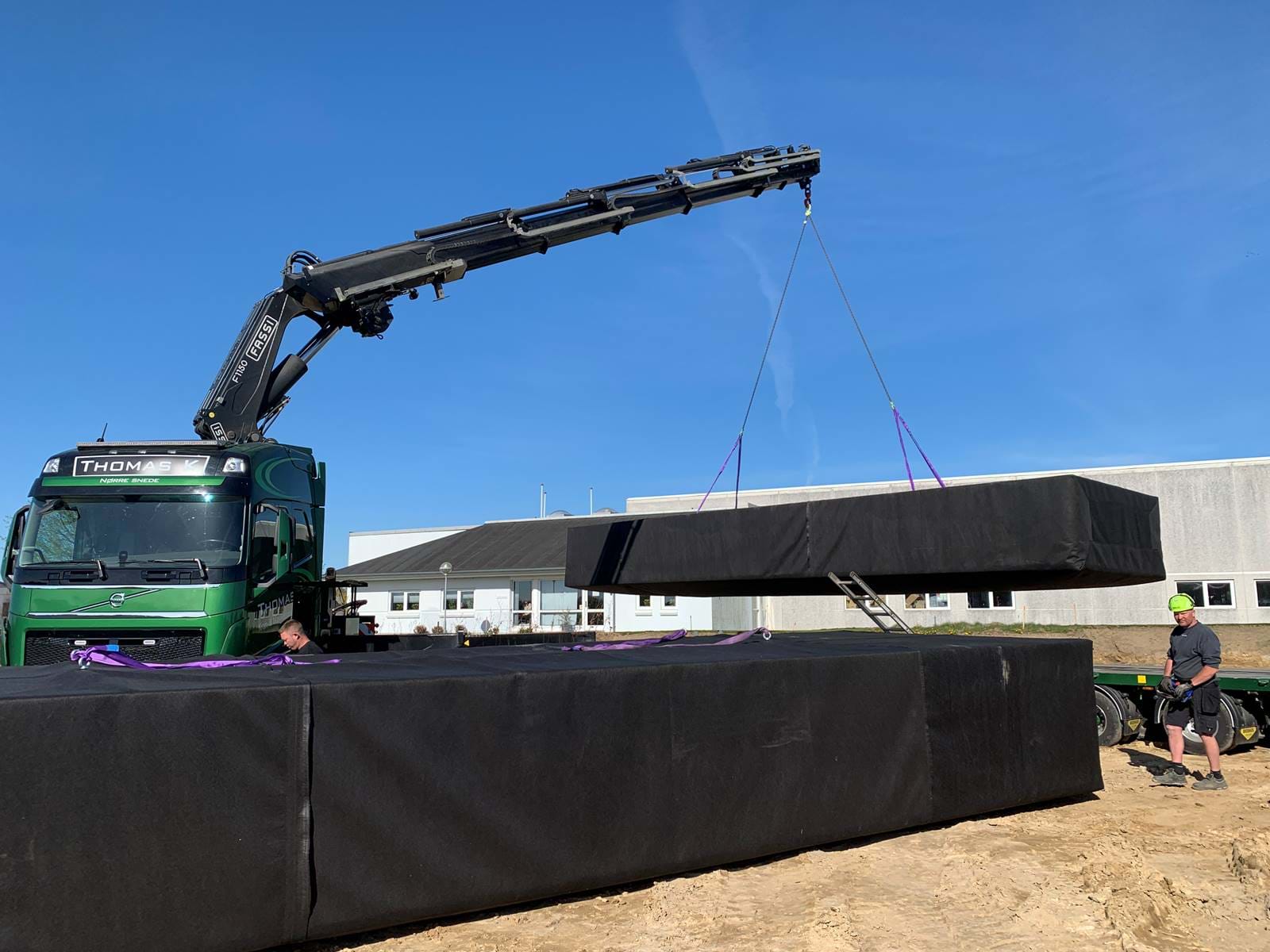

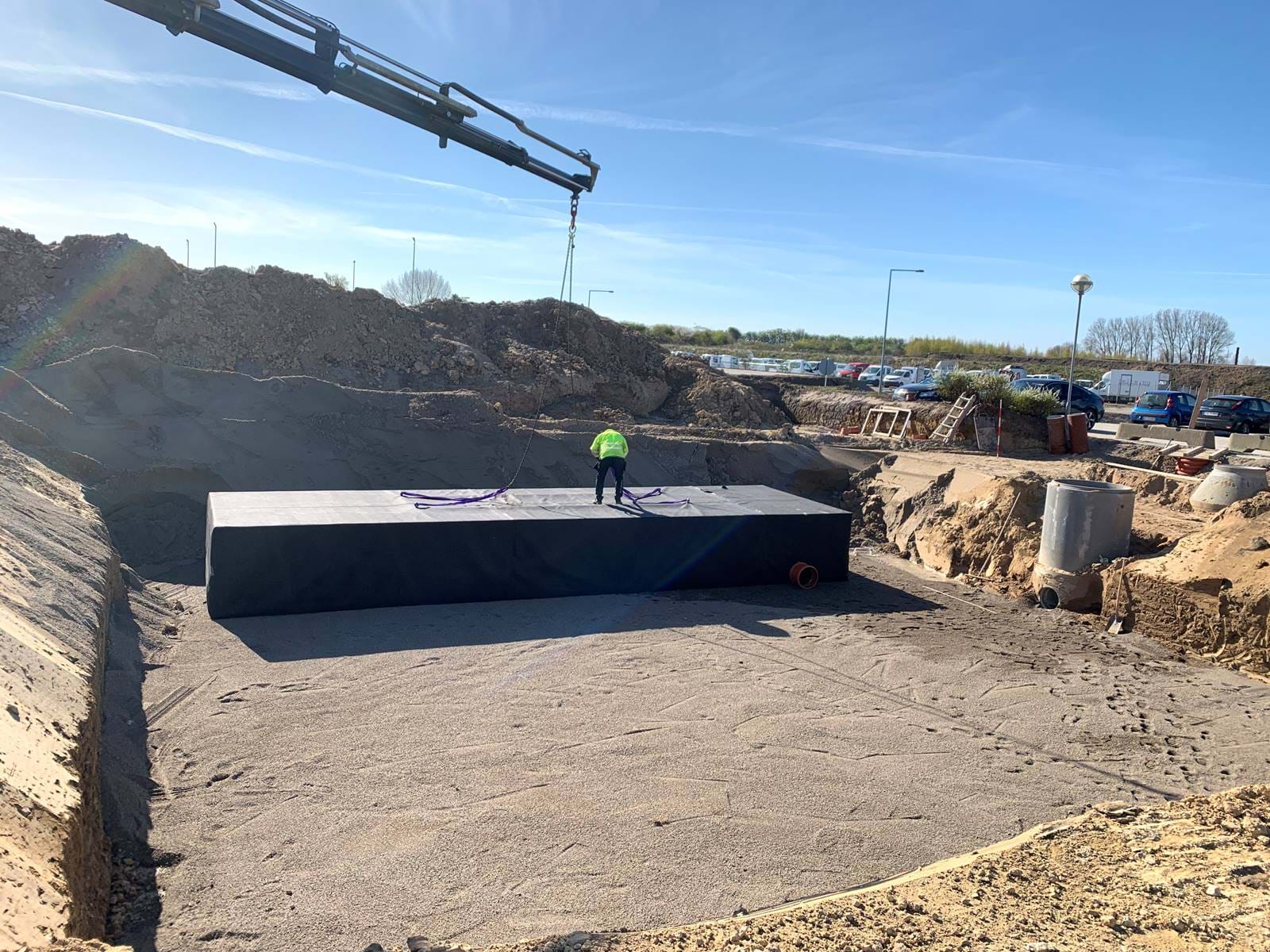

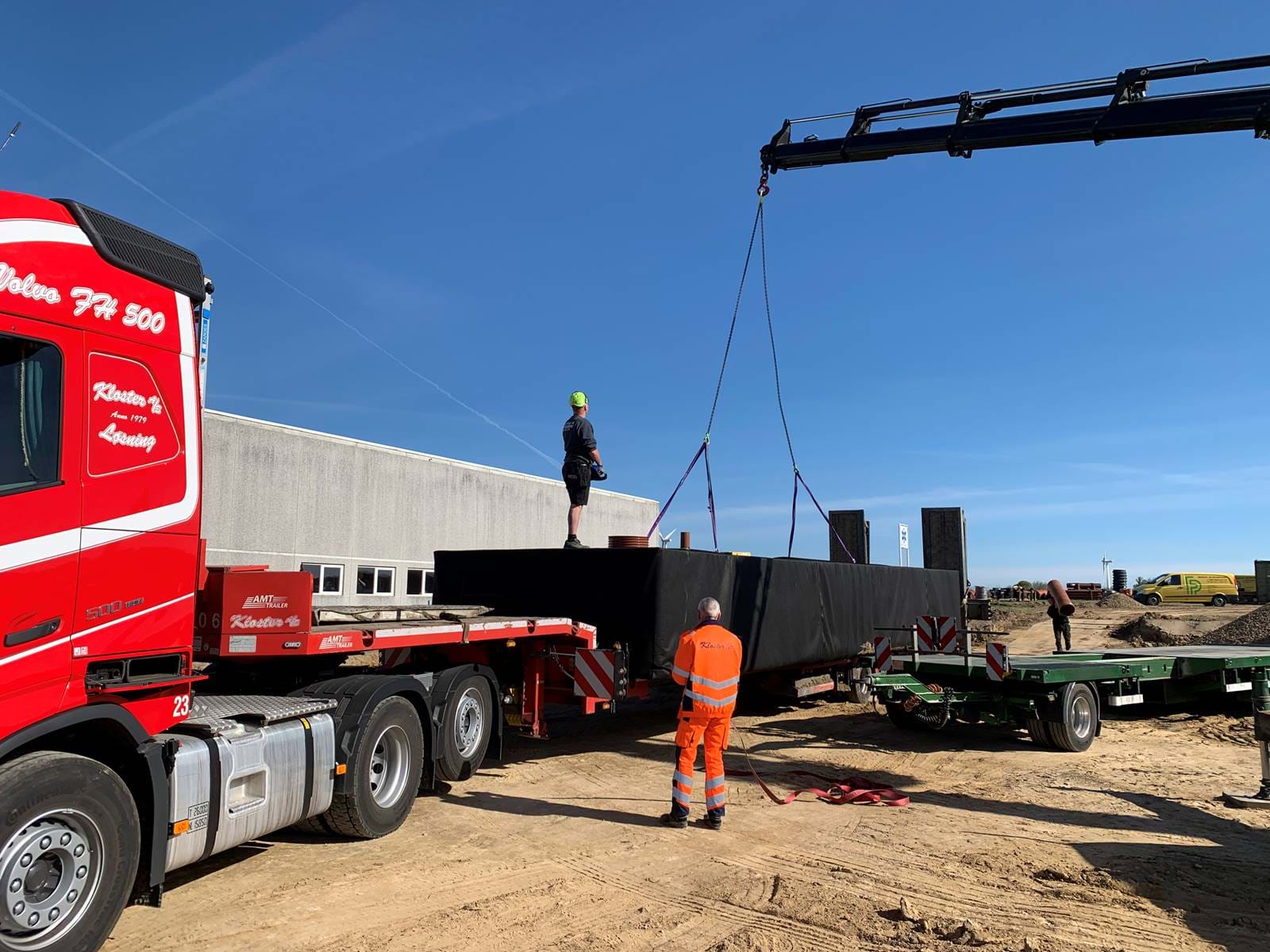

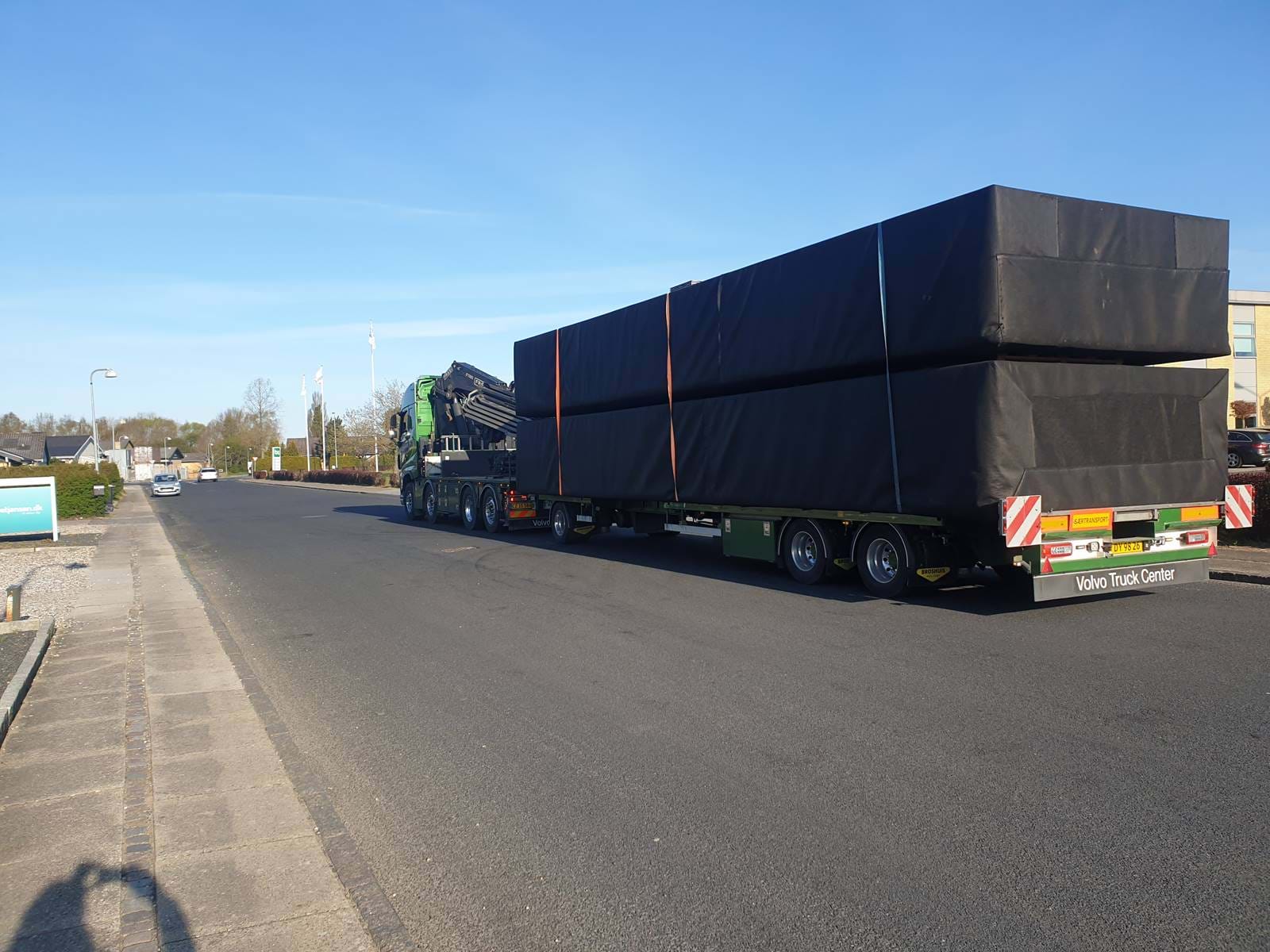

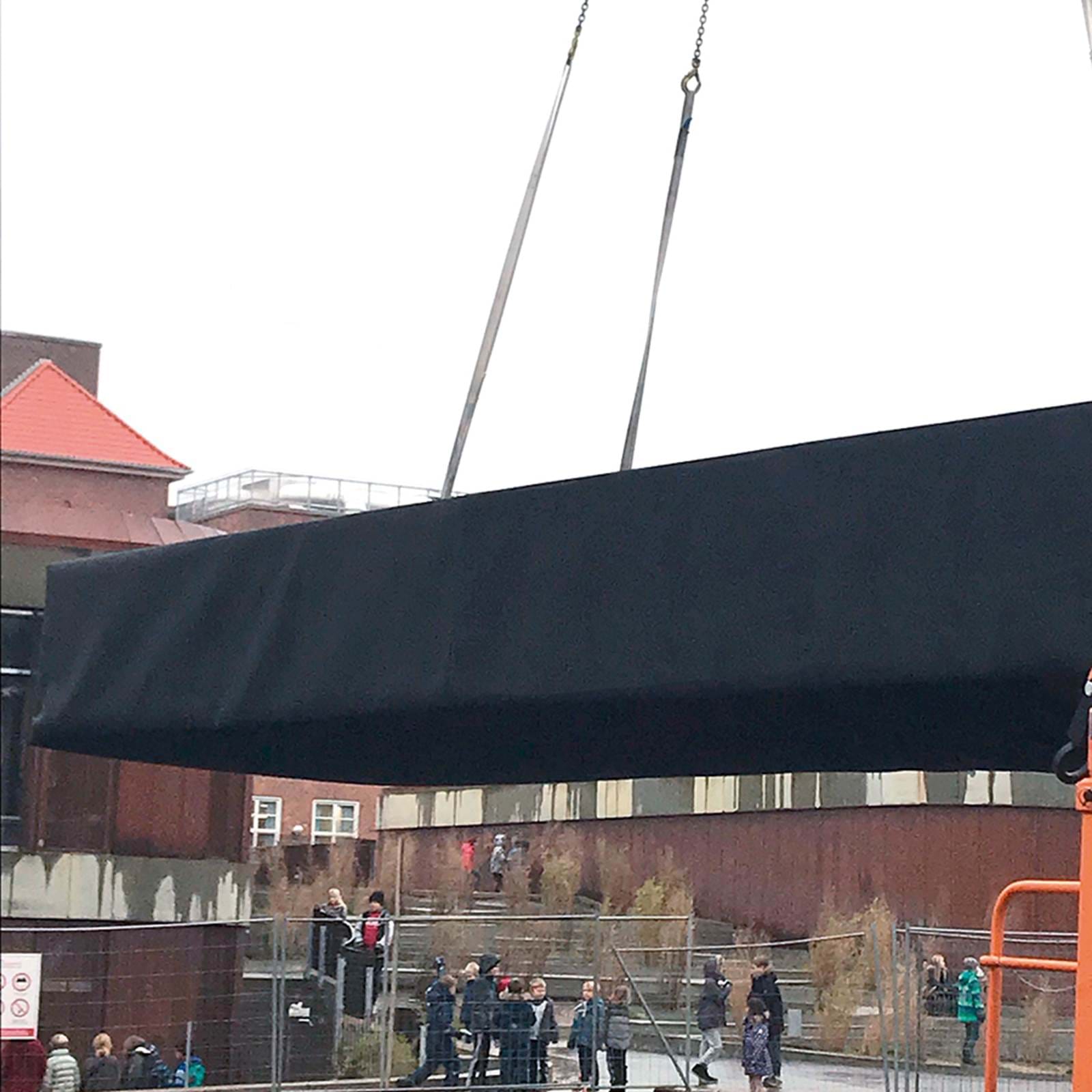

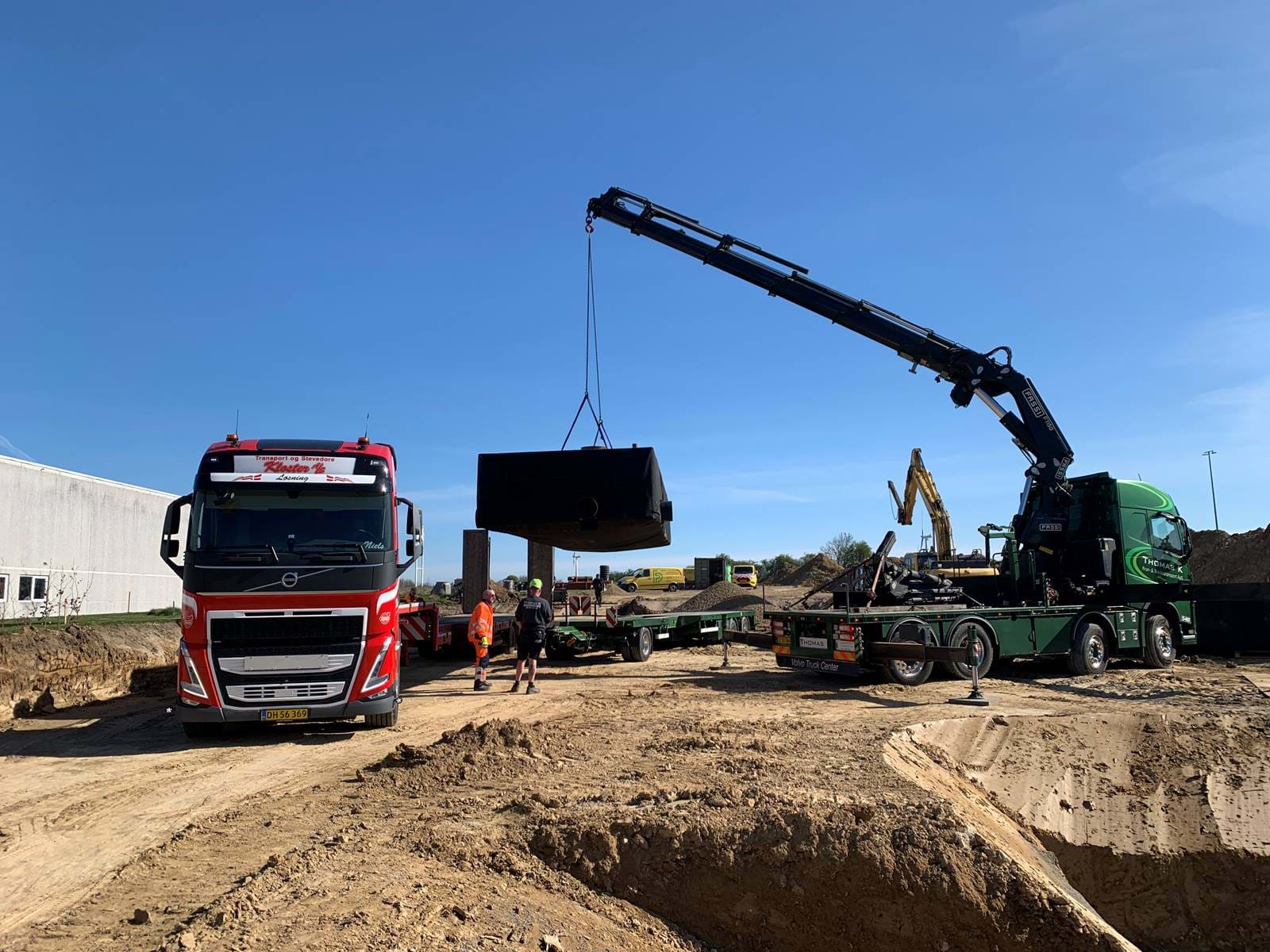

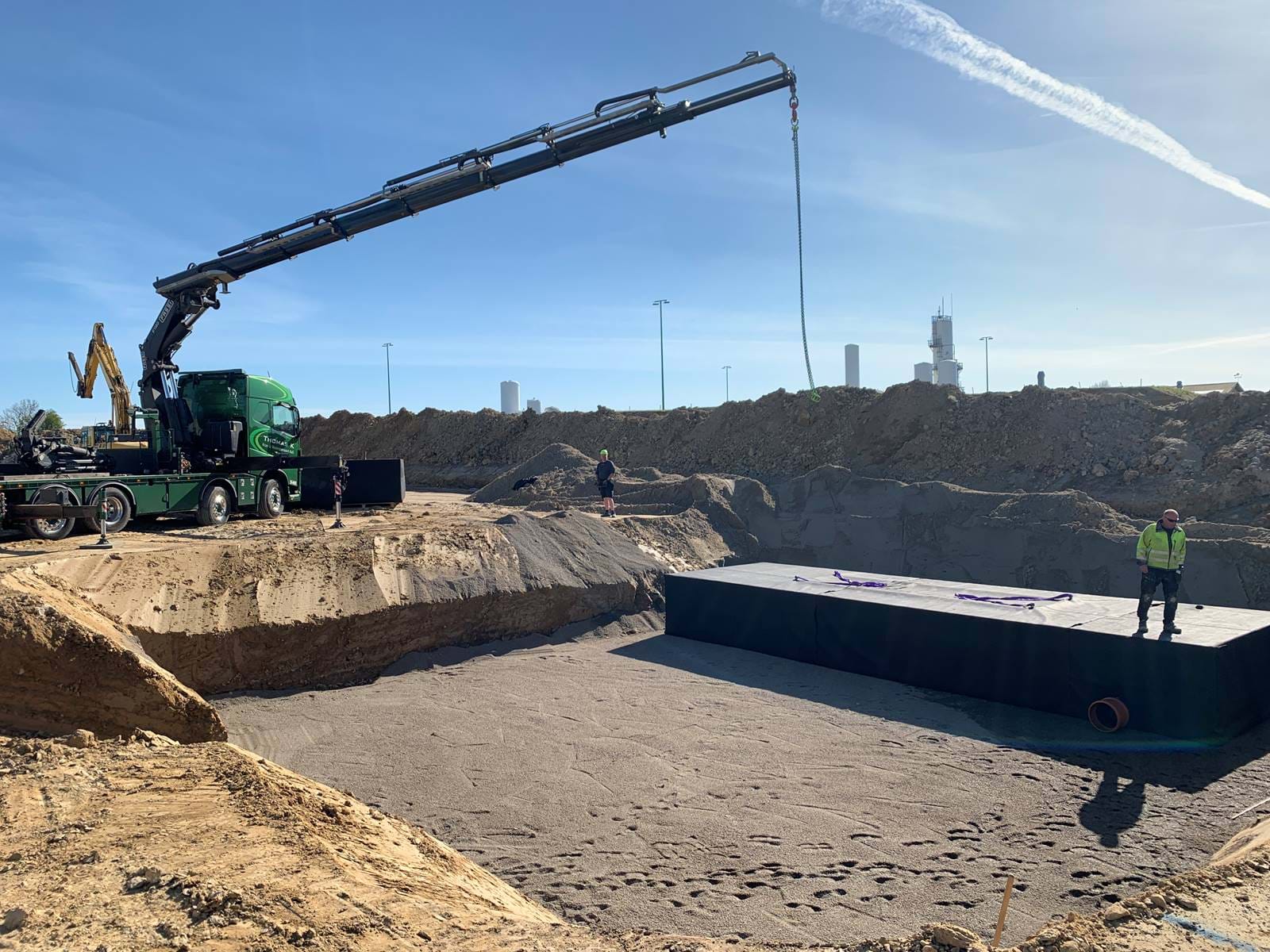

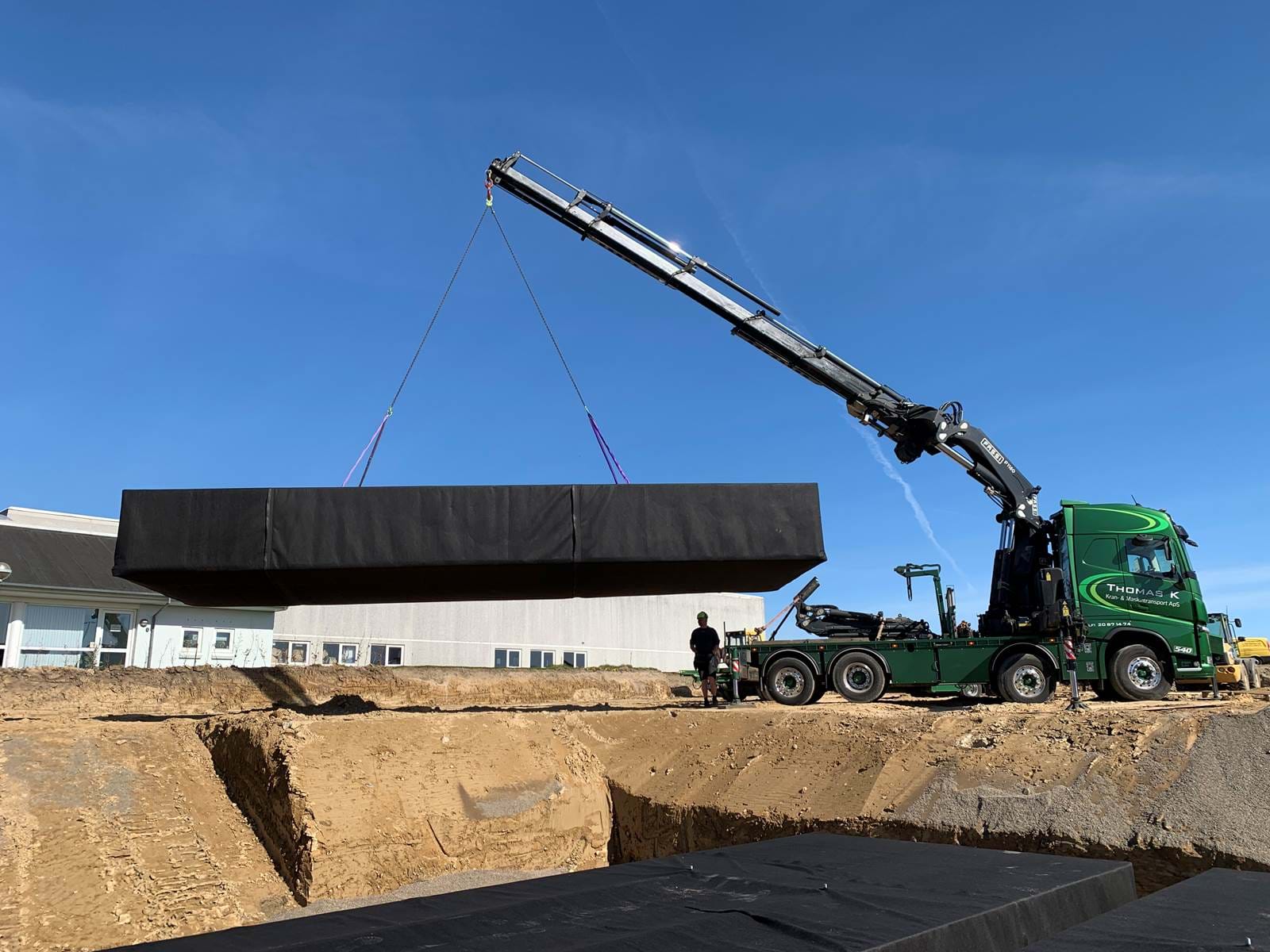

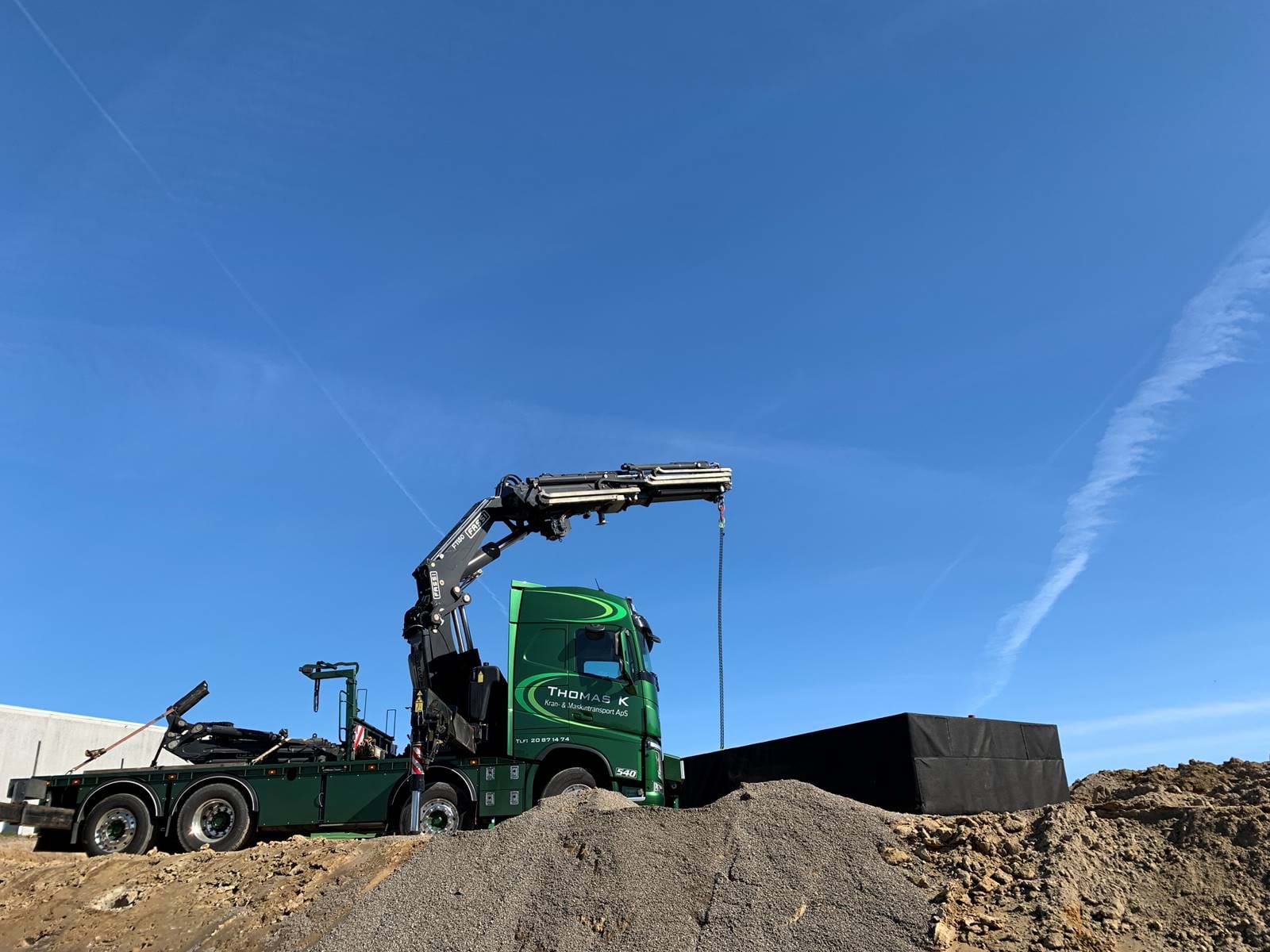

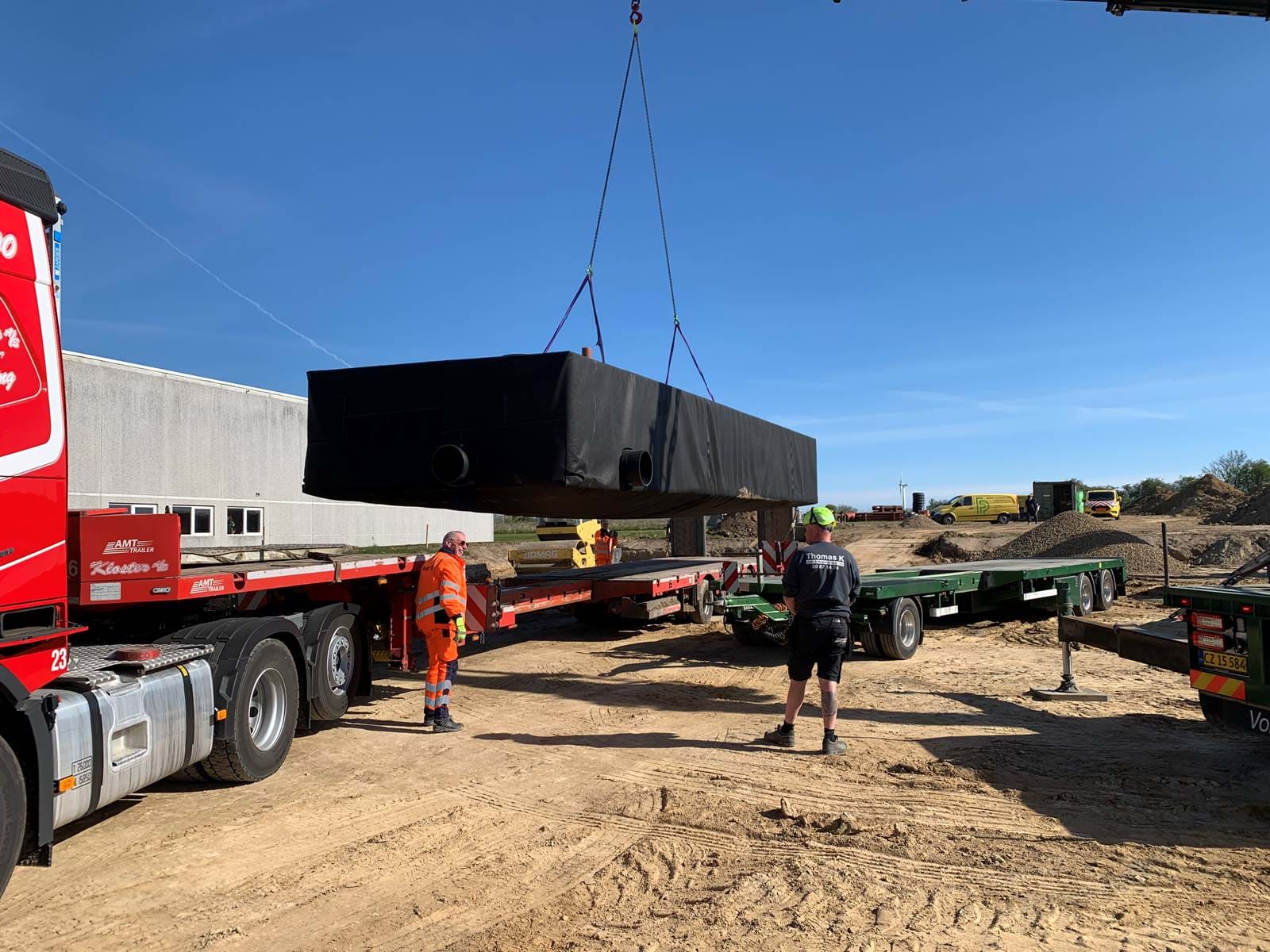

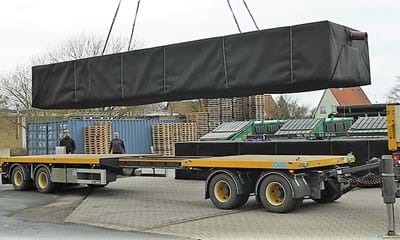

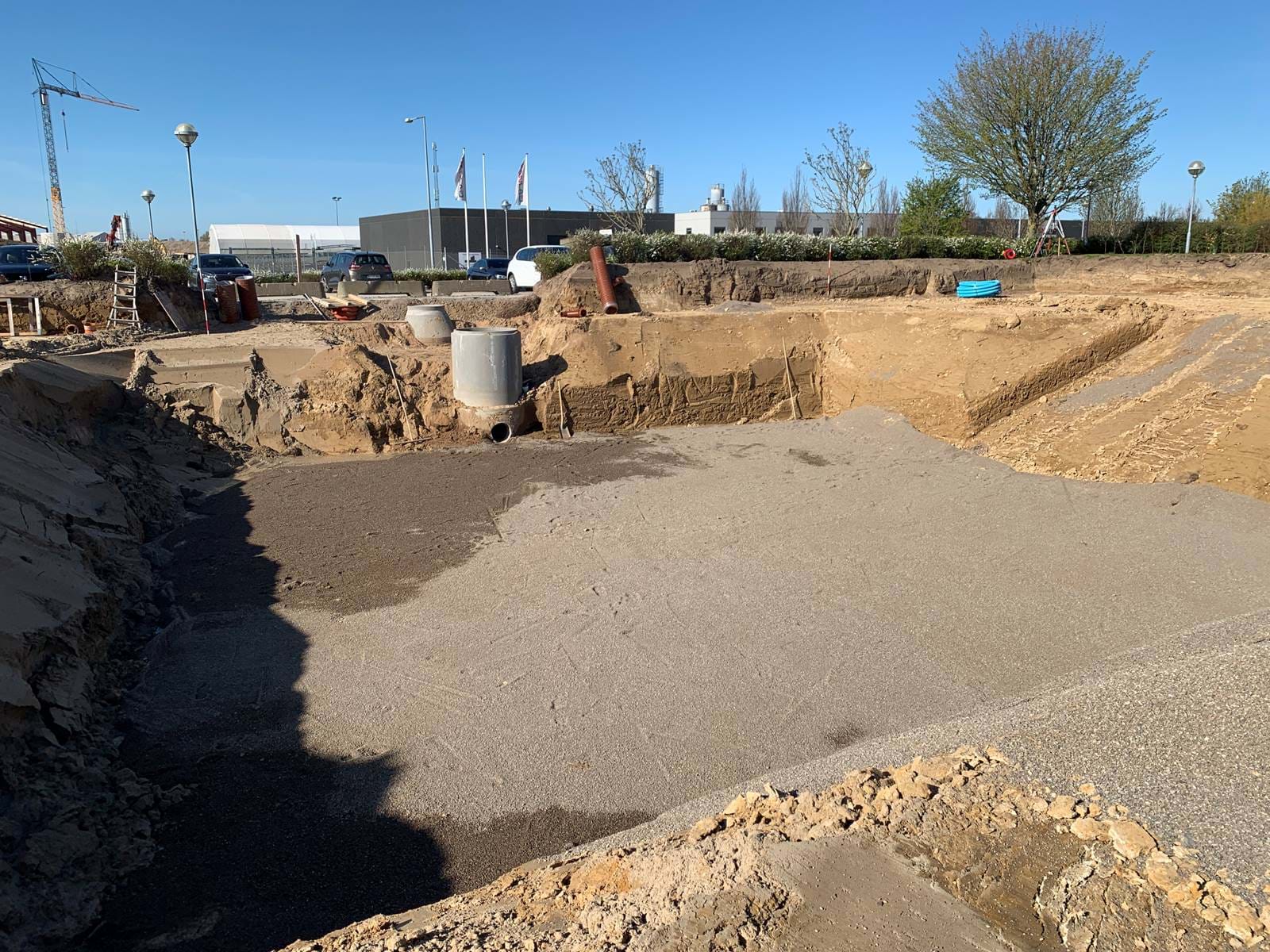

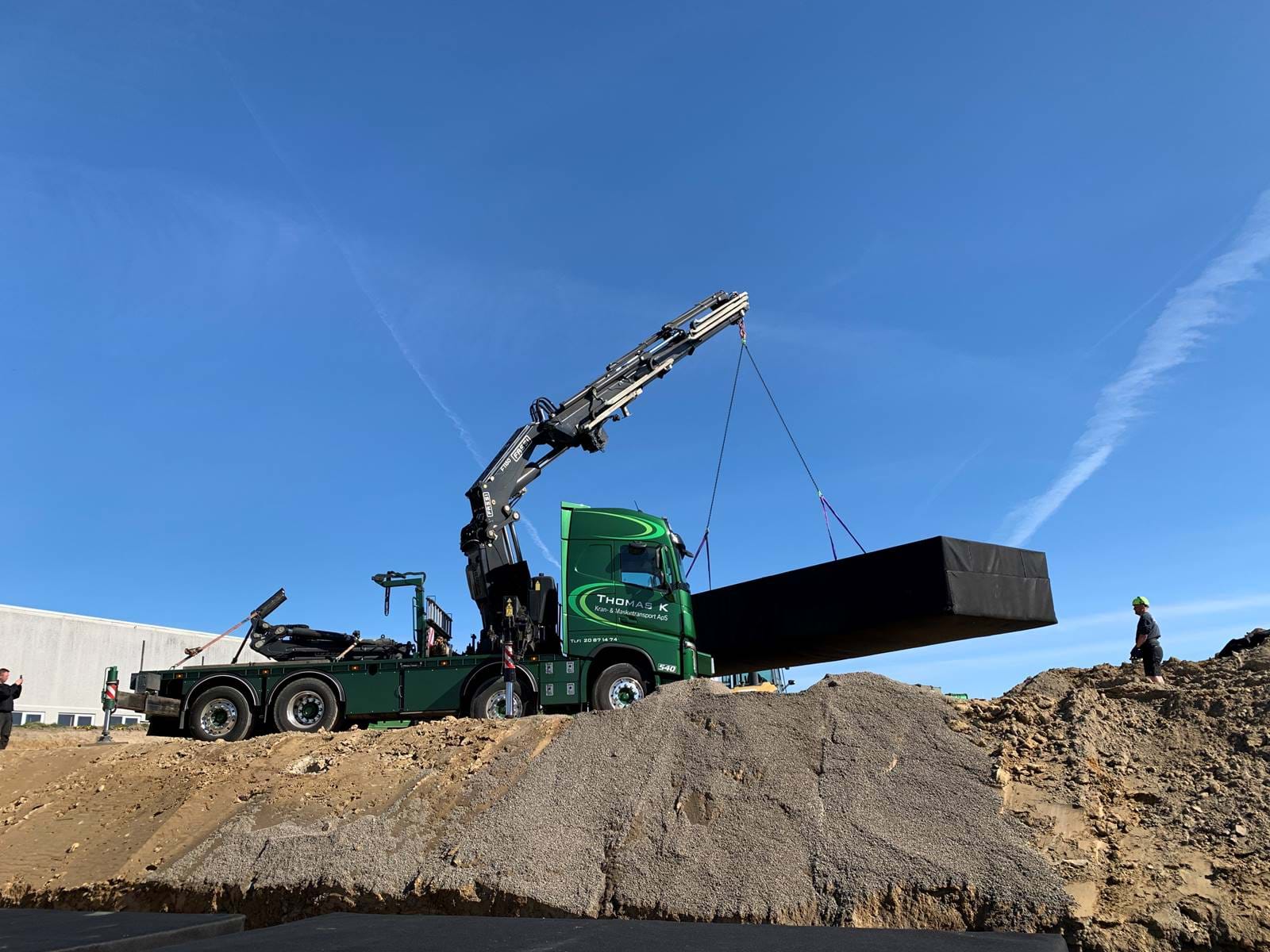

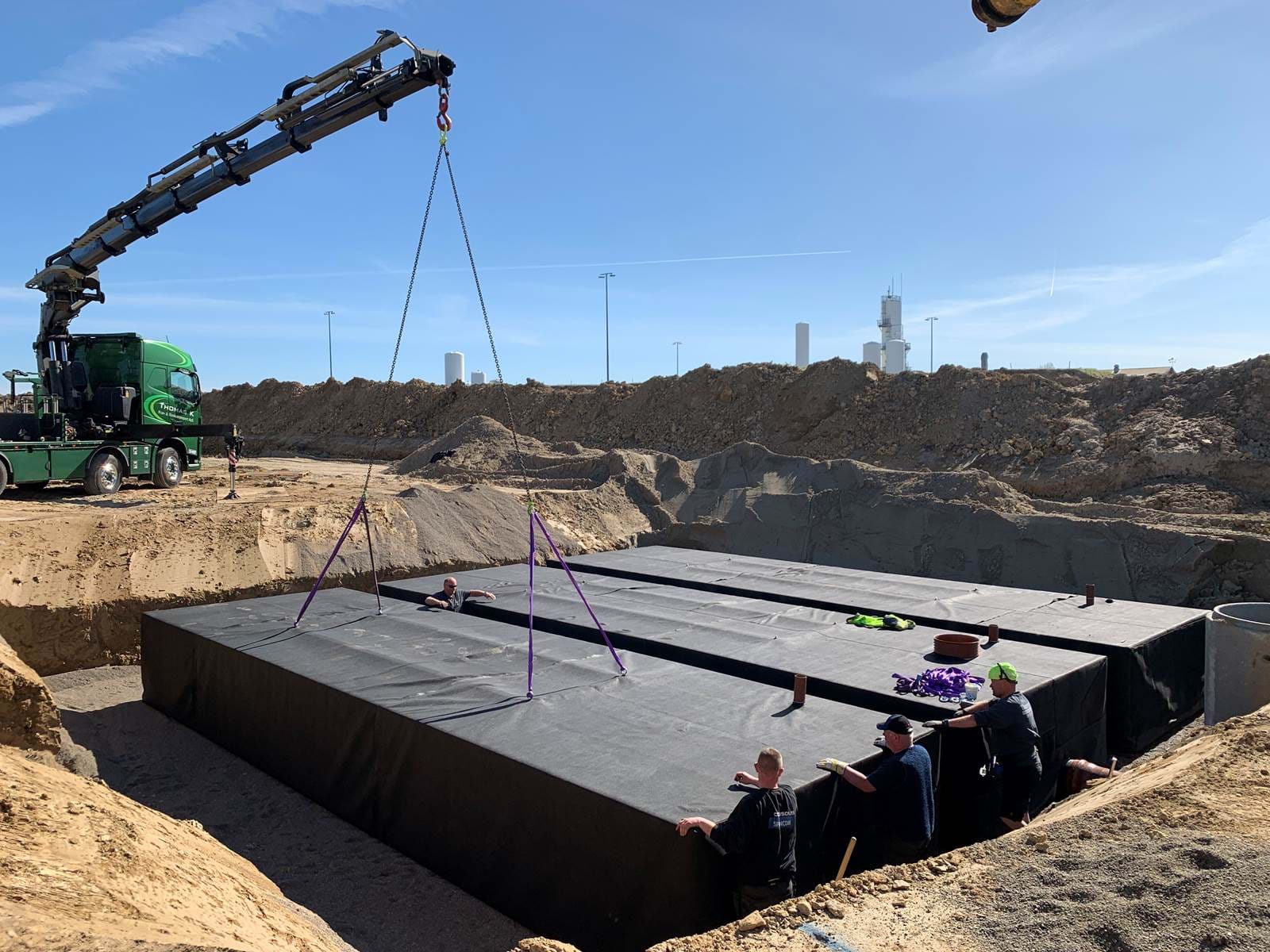

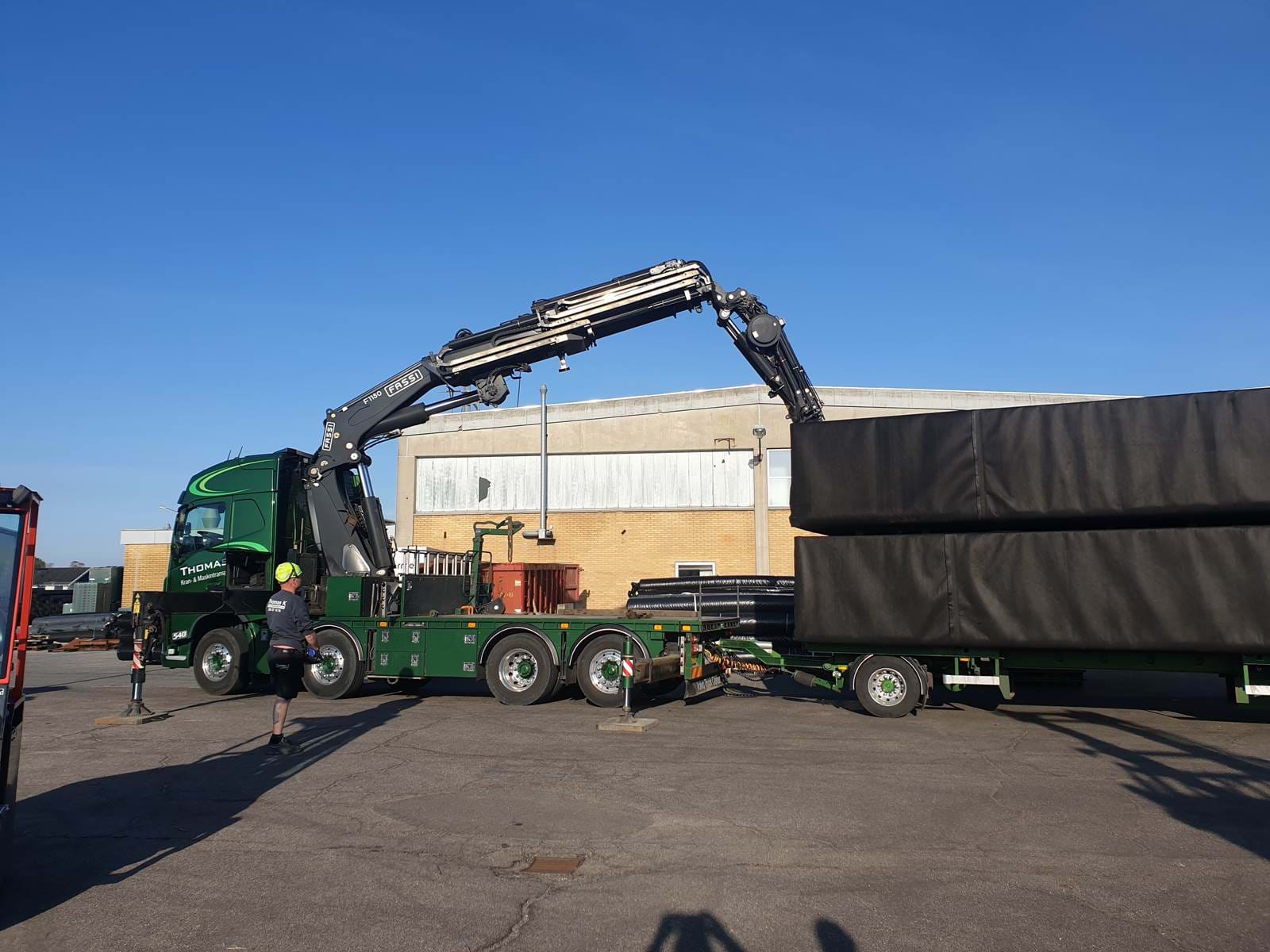

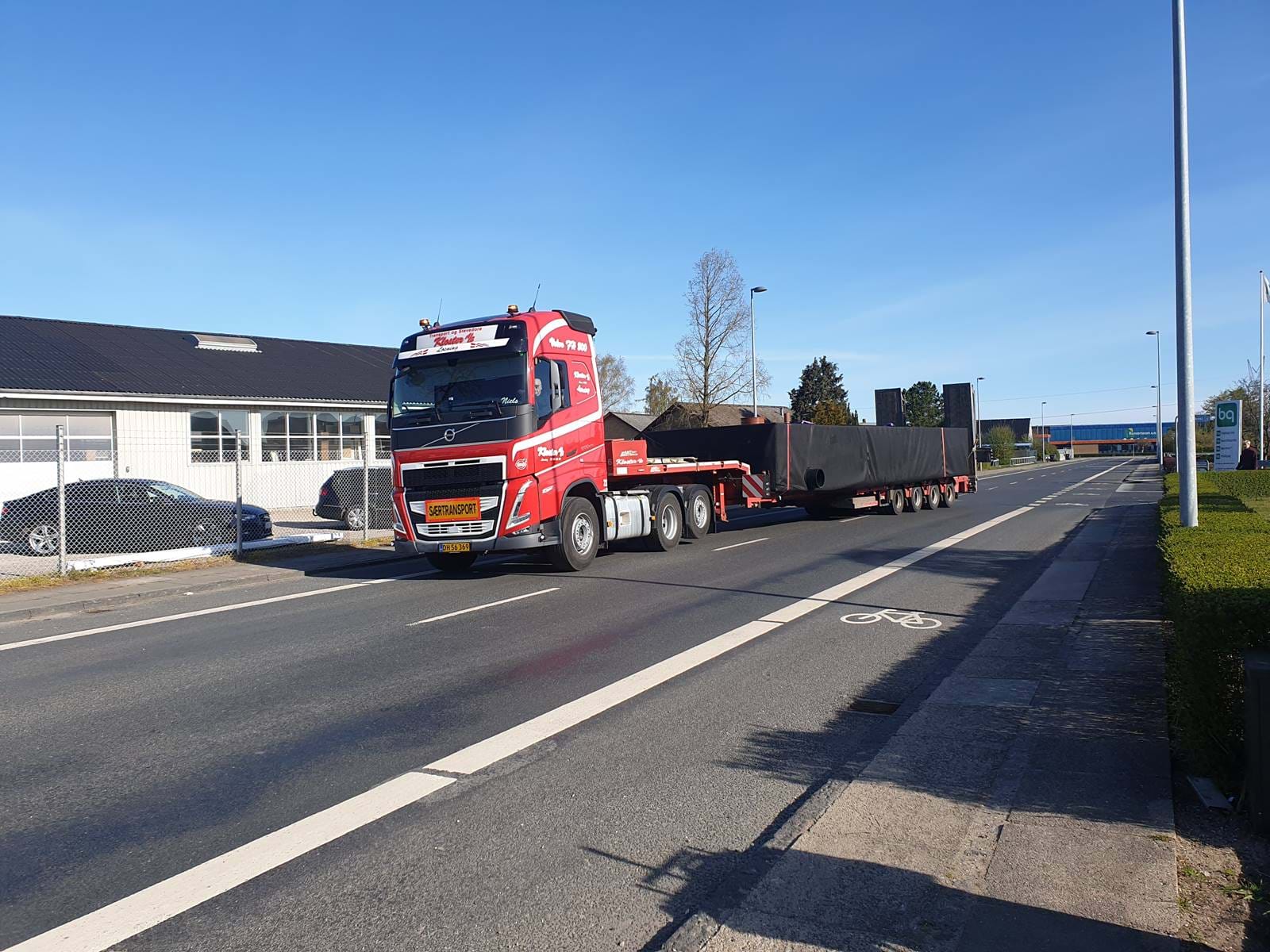

Regnvandsmagasinet produceres efter specialmål og leveres i samlet stand direkte til byggepladsen. Magasinerne sænkes ned i et hul, som kun skal være én meter bredere end selve magasinet.

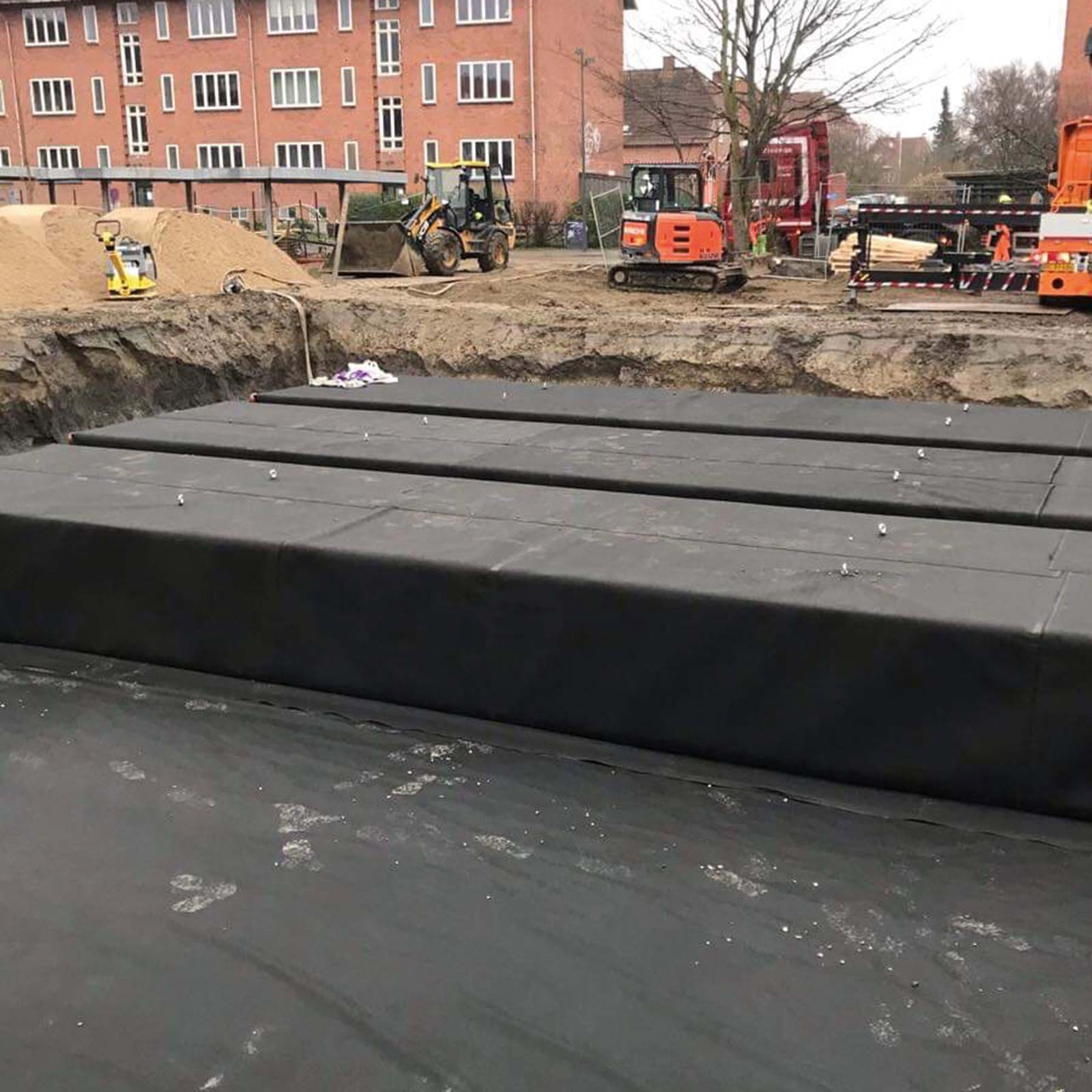

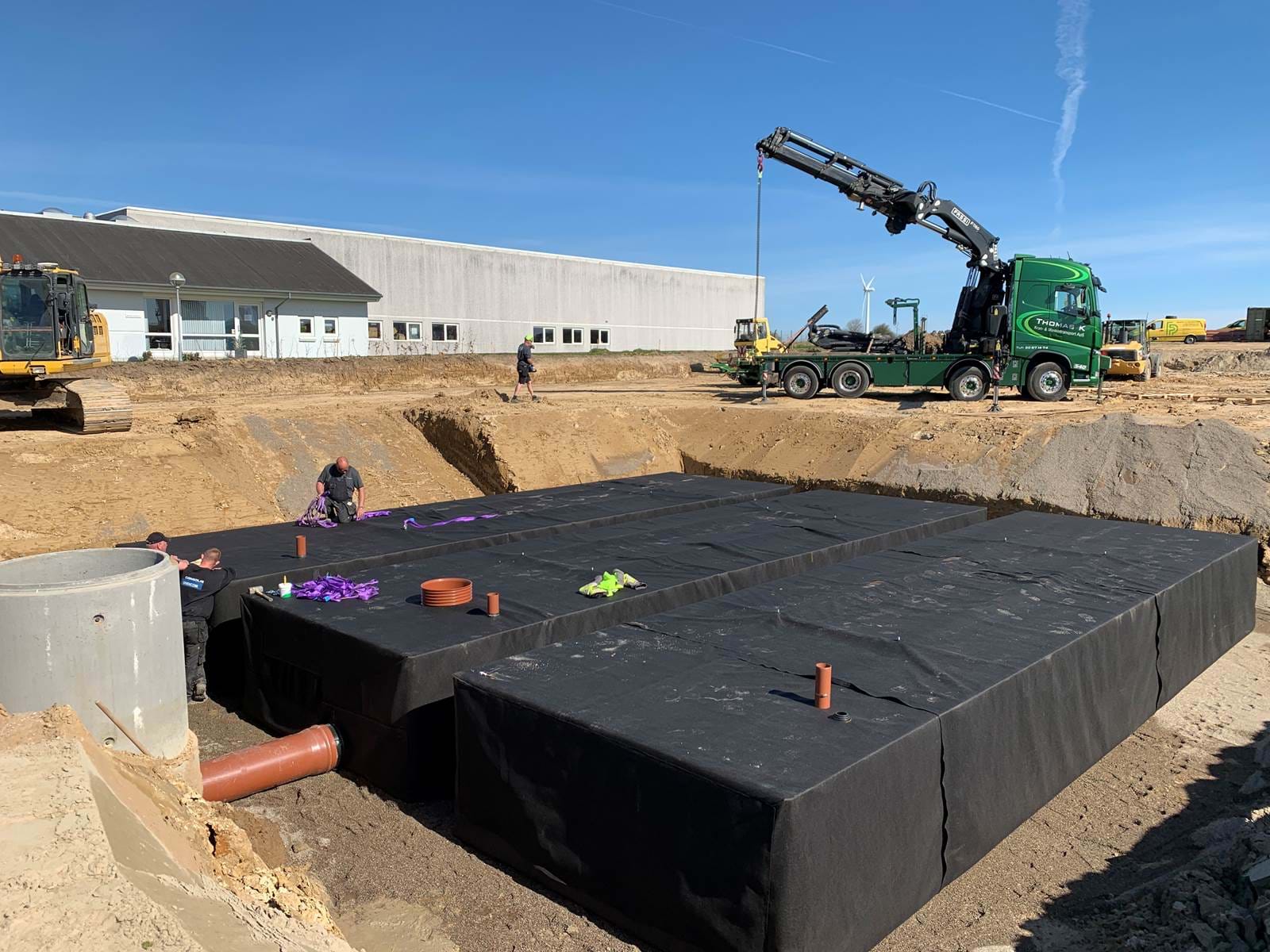

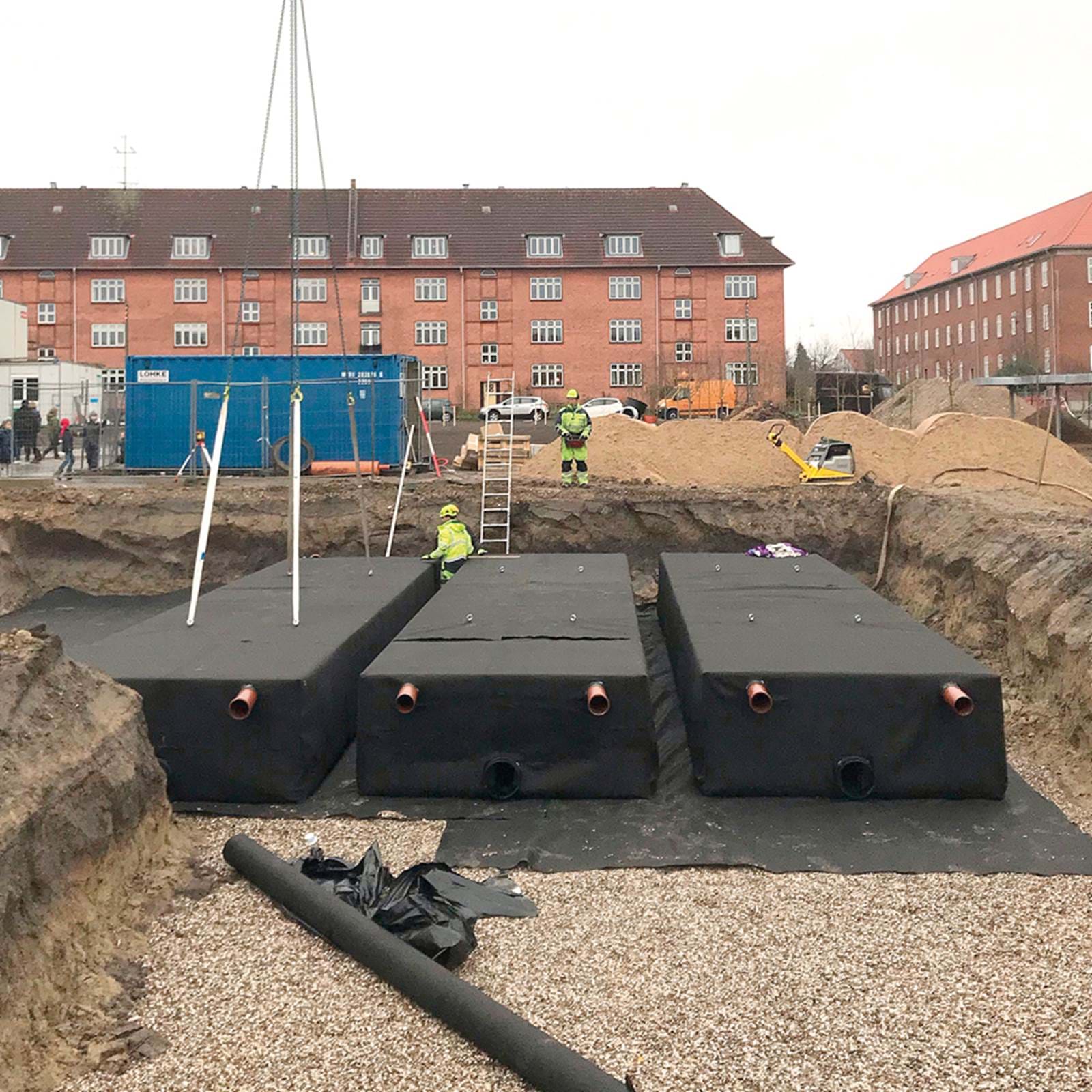

S-MAG opstuvningsmagasinerne kan både serie- og parallelforbindes. Dermed kan der skabes endnu større regnvands- og opstuvningsanlæg. Ligeledes kan de kobles på eksisterende afvandingssystemer

S-MAG opstuvningsmagasin
Fordele ved et S-MAG opstuvningsmagasin


Fordele ved et S-MAG præfabrikeret regnvandsmagasin

  • Kort monteringstid, som samlet set forkorter byggetiden
  • En økonomisk attraktiv løsning
  • Lav byggehøjde
  • Produktion i Danmark giver stor fleksibilitet
  • Mulighed for kundespecifikke dimensioner

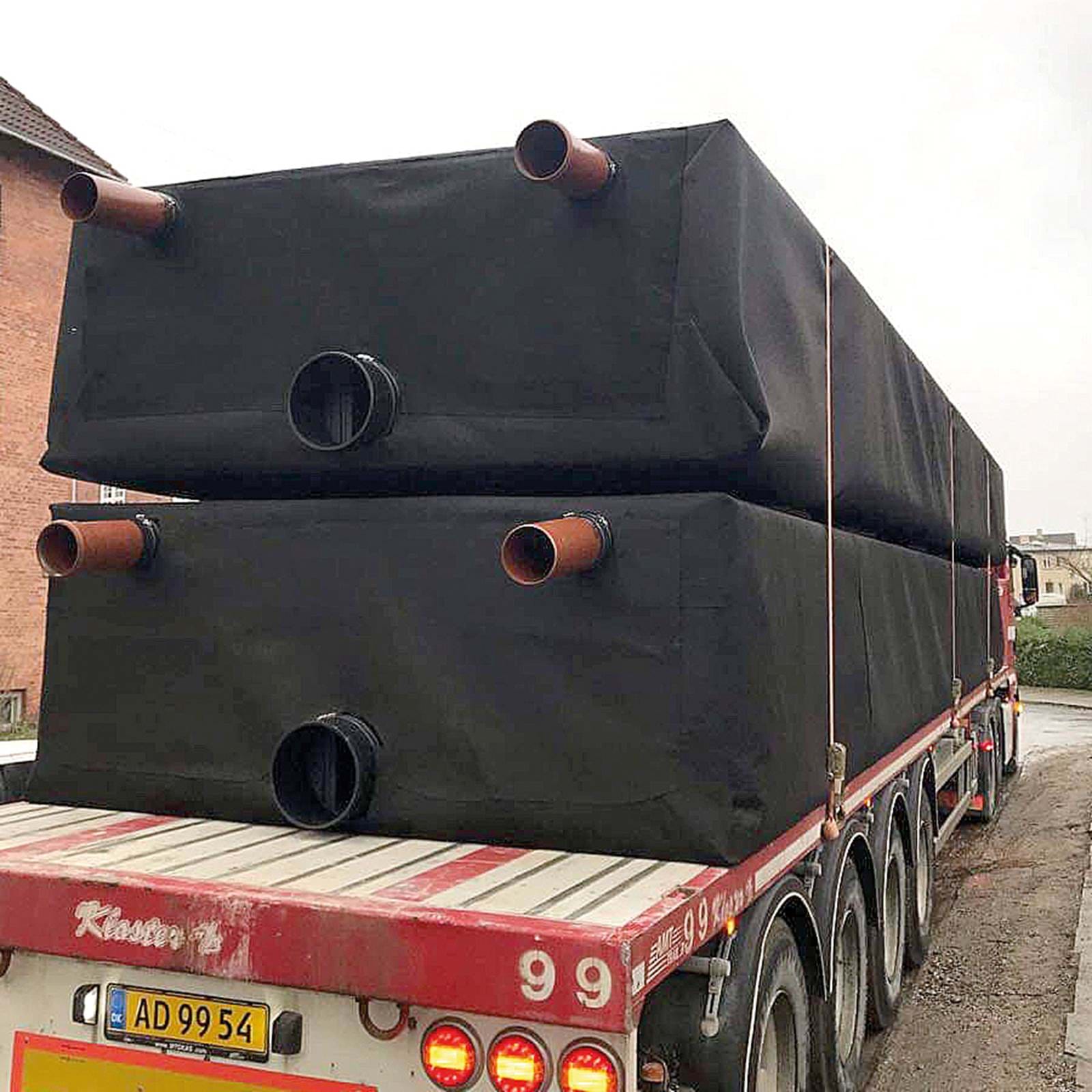

  • Leveres med præmonterede indløbs- og evt udløbsstudser samt
    udluftninger med projektspecifiike dimensioner
  • Indbyggede spulekanaler i faskinerne samt mulighed for tv-inspektion
  • Kan anvendes til befæstede områder med tung trafik
  • Leveres med trykprøvningscertifikat som dokumenterer
    magasinets tæthed

Anvendelsesområder

  • Opstuvningsbassiner

  • Underjordiske regnvandsmagasiner
  • Sprinklertanke



Indpakning af magasinet

Se hvordan det S-MAG regnvandsmagasinet bliver pakket ind i en vandtæt EPDM membran

Indpakningen af et præfabrikeret opstuvningsmagasin fra Millag
Data for S-MAG



Data for S-MAG

Byggemål og volumen - Modulsystem der bygges i intervaller af:

  • Højde - 0,66 m, 1,0 m, 1,32 m, 1,66 m og 1,98 m
  • Bredde - 0,9 m, 1,7 m, 2,5 m og 3,3 m
  • Længde - fra 0,9 m til 12,9 m, springende pr. 0,8 m
  • ​​​​​​​Volumen - Maks 60 m3 / enhed

​​​​​​​Vand- / nettovolumen - Ca. 96% af den ydre dimension
Trykstyrke  - Tåler tung trafik iht. Tysk SLW 60Norm ved 80 cm jorddække
Tæthed  - Samlingernes tæthed dokumenteres i tæthedsrapporten
Inspektionsskakt - 40 x 40 cm - antal og placering efter ønske
Beskyttelsesdug - BG-Tex 500
Vandtæt membran - EPDM
Statiske beregninger - Ja
Ind- og udløbsstudser - Præmonterede Iht. ønske < Ø500
Rensemulighed - Mulighed for krydsinspektion samt tv-inspektion
Serie- og parallelforbindelse - Ja
Levetid - 50 år

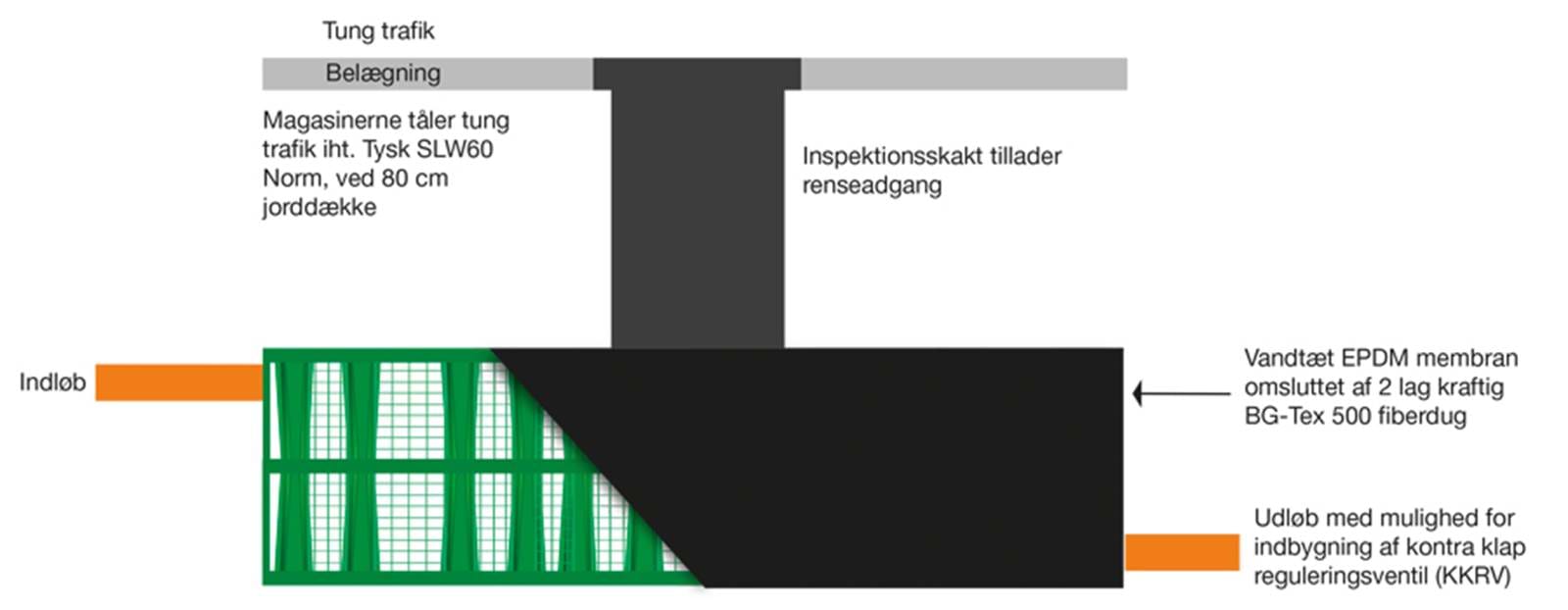

Opbygning af S-MAG opstuvningsmagasinet

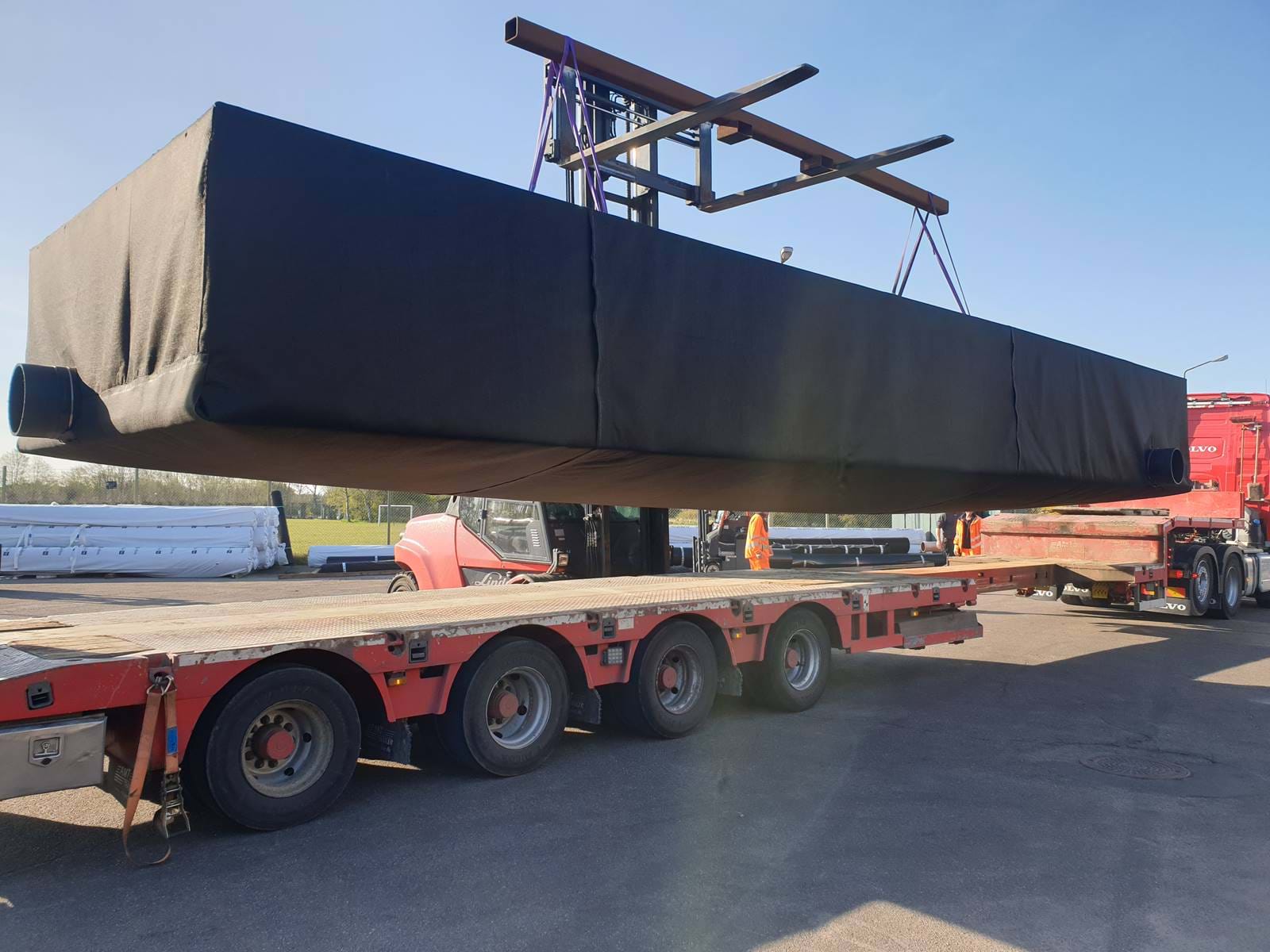

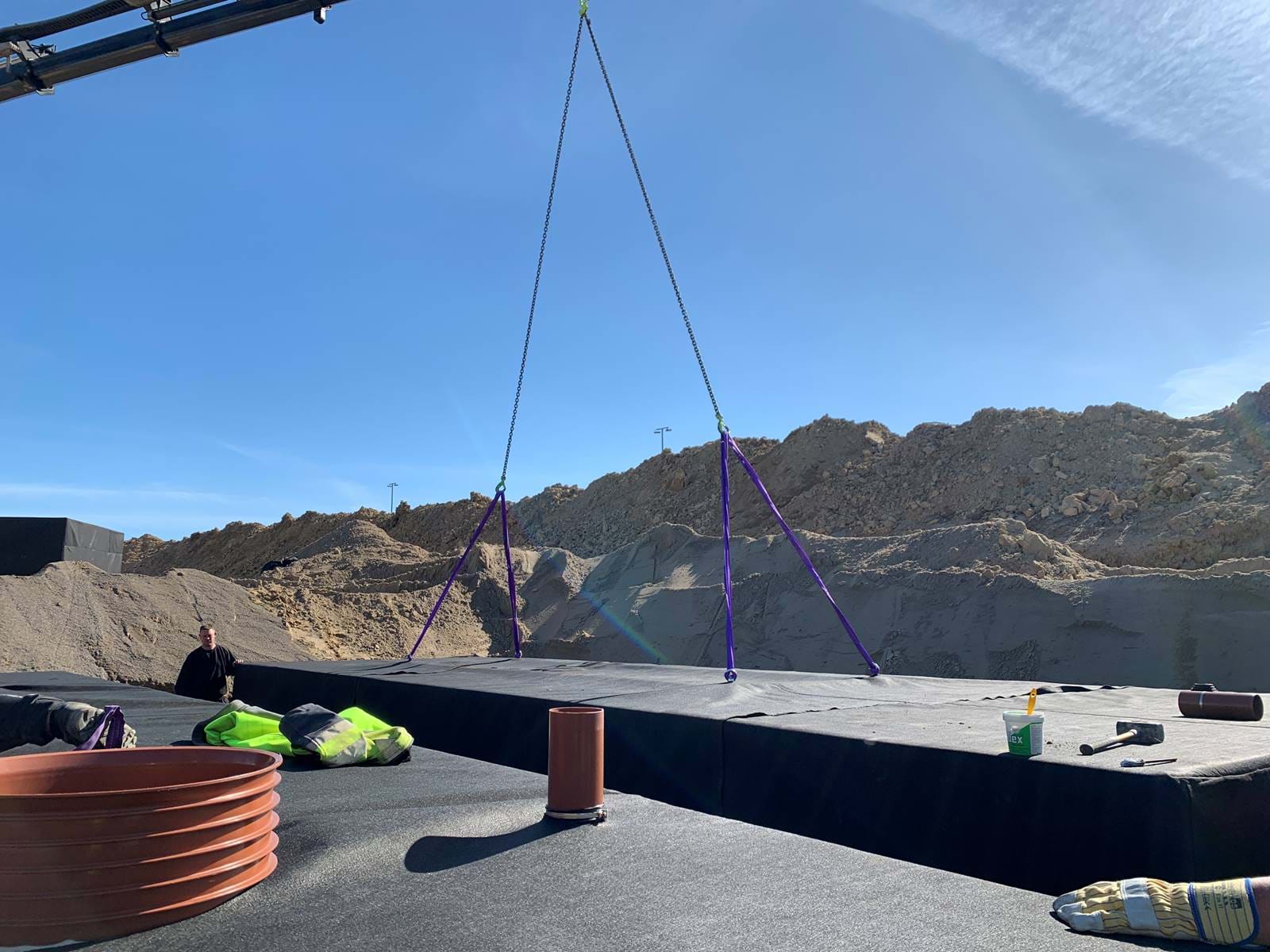

Magasinet er opbygget af traditionelle faskiner og har en integreret statisk dokumenteret løfteramme, som sikrer en forsvarlig håndtering af det færdige magasin på byggepladsen.

Magasinet er indpakket i en kraftig BG-TEX 500 beskyttelsesdug, hvorefter en vandtæt EPDM membran monteres. Herefter  monteres det valgte antal gennemføringer, hvorefter magasinet tryktestes og alle samlinger undersøges.

Slutteligt monteres de integrerede inspektionsskakte og magasinet inddækkes i en kraftig beskyttelsesdug. Tilslutning af ind- og udløb sker med traditionelle skydemuffer eller tilsvarende. Placering og dimensionering af ind- og udløb er valgfri, og opstuvningsmagasinet kan således designes, så det passer optimalt til forholdene på byggepladsen.

Opbygning af et S-MAG opstuvningsmagasin
Effektive regnbede giver effektiv regnvandshåndtering



Effektiv regnvandshåndtering i alle led - fra overflade til recipient

Her kan du se, hvordan S-MAG Regnvandsmagasinet effektivt kan integreres med vores øvrige regnvandshåndteringsprodukter i en samlet løsning til regnvandshåndtering.

Dermed skaber vi en effektiv totalløsning, der giver sikkerhed i alle led – lige fra regnvandet falder på overfladen, til den ender hos recipienten.
