Vector Wall® støttemur

Vector Wall støttemure og støjvolde - et komplet system

Vector Wall støttemursystemet har en unik evne til at kunne integreres i landskabet. Denne evne har gennem årene gjort systemet til et populært alternativ til de mere traditionelle betonstøttemure, københavnervægge, spunsvægge og ikke mindst traditionelt opbyggede stejle skråninger og støttemure i armeret jord.

Vector Wall® - velkendte kvalitetsmaterialer giver lang levetid

Vector Wall systemet er sammensat af velkendte materialer af den bedste kvalitet. Facaden er typisk lavet af et frontnet af stål, hvis primære funktion er at sikre en jævn overflade på din færdige væg. Derudover fungerer frontnettet også som forskalling under indbygning af friktionsmaterialer, og det yder samtidig beskyttelse mod eventuelle mekaniske påvirkninger og sågar hærværk.

Frontnettet bliver holdt fast med forankringsstivere, som du forankrer inde i væggen, til fikserede forankringsblokke. Du anvender geotekstiler eller biologiske vækstmåtter som ukrudts-, vækst- eller separationsduge, alt efter hvilken opbygning, du arbejder med.

Den totale stabilitet opnår du ved at indbygge vandrette lag af geonet, som gennemskærer de kritiske brudfigurer og sikrer din mur en gennemsnitlig levetid på over 100 år.

Vector Wall

Vector Wall® - stor fleksibilitet og en attraktiv totaløkonomi

BG Byggros udviklede støttemuren, da vi skulle afgive tilbud til Københavns Mini Metro i 1996. Vector Wall er sidenhen, på grund af systemets fleksibilitet og den attraktive totaløkonomi, blevet et populært system til støttemure, og er blevet opført i mange varianter rundt omkring i Skandinavien.

Vector Wall - To løsninger

Her kan du læse mere om de forskellige typer af Vector Wall.

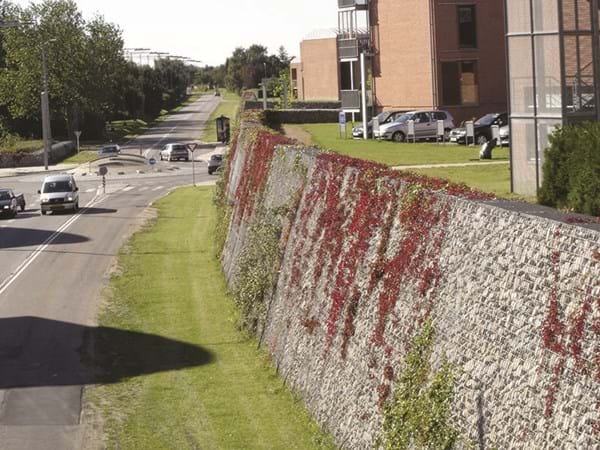

  • DSC00332

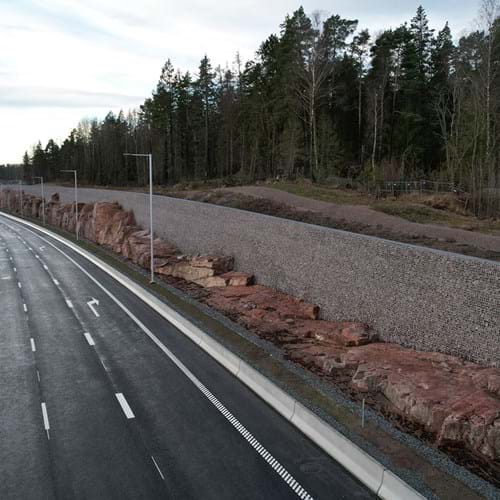

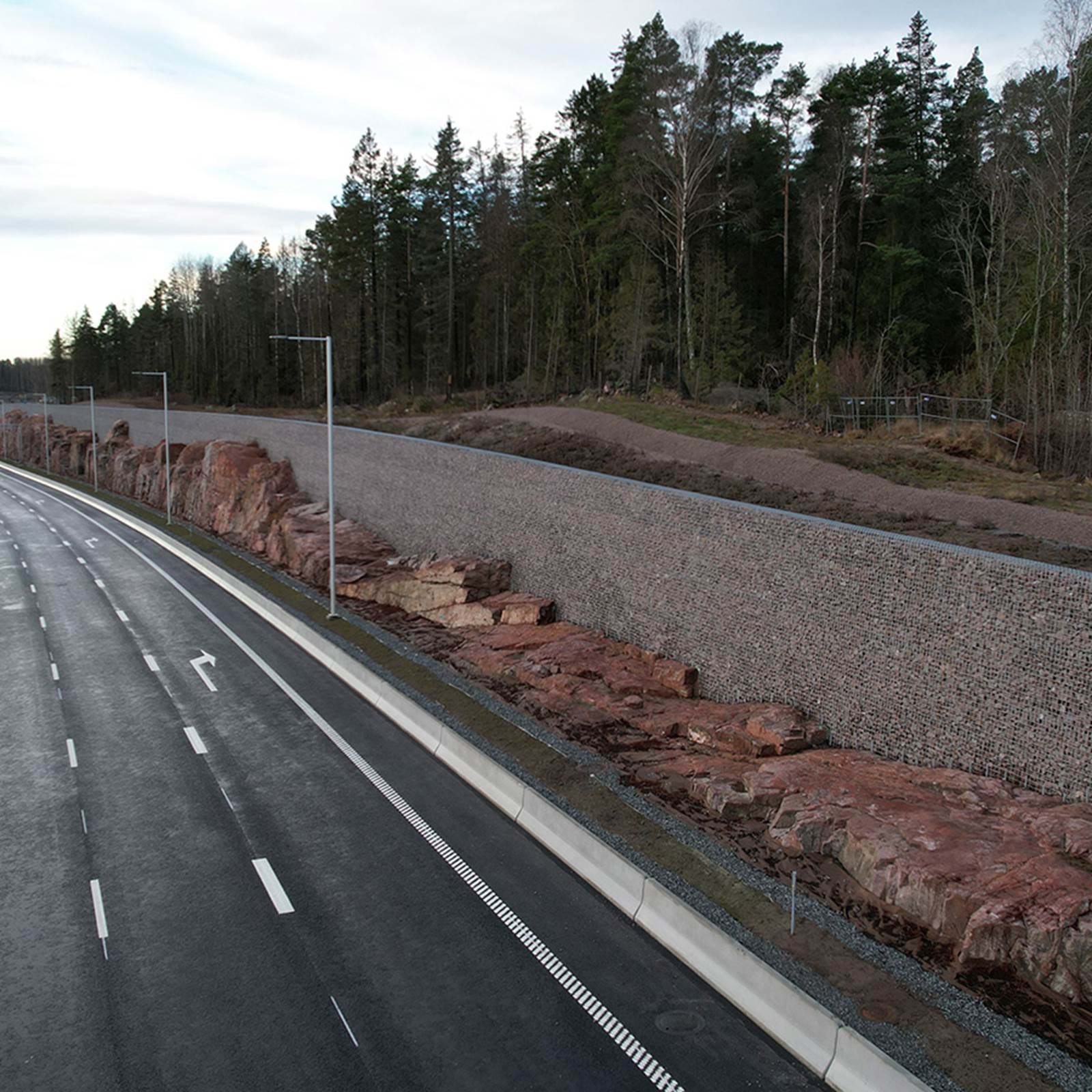

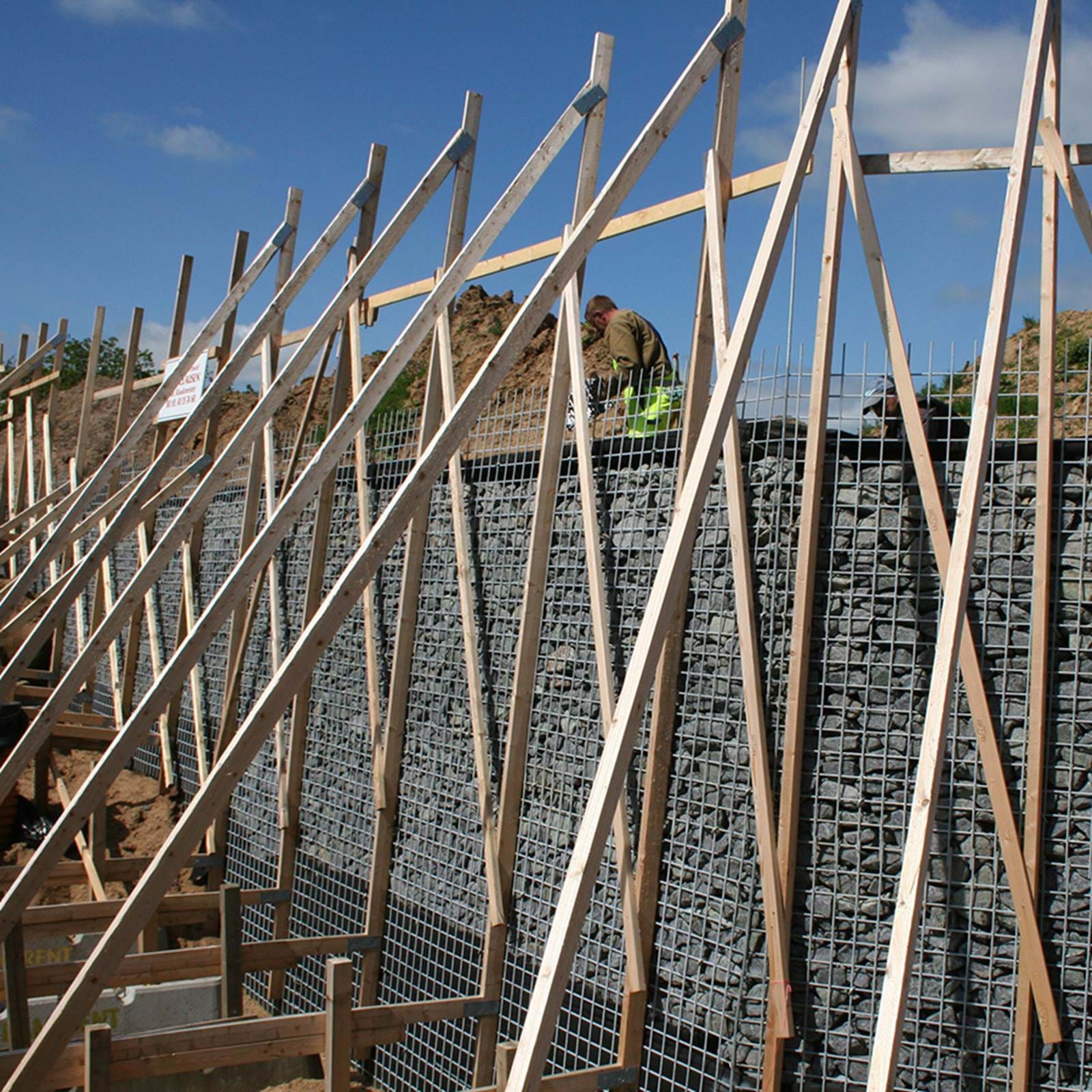

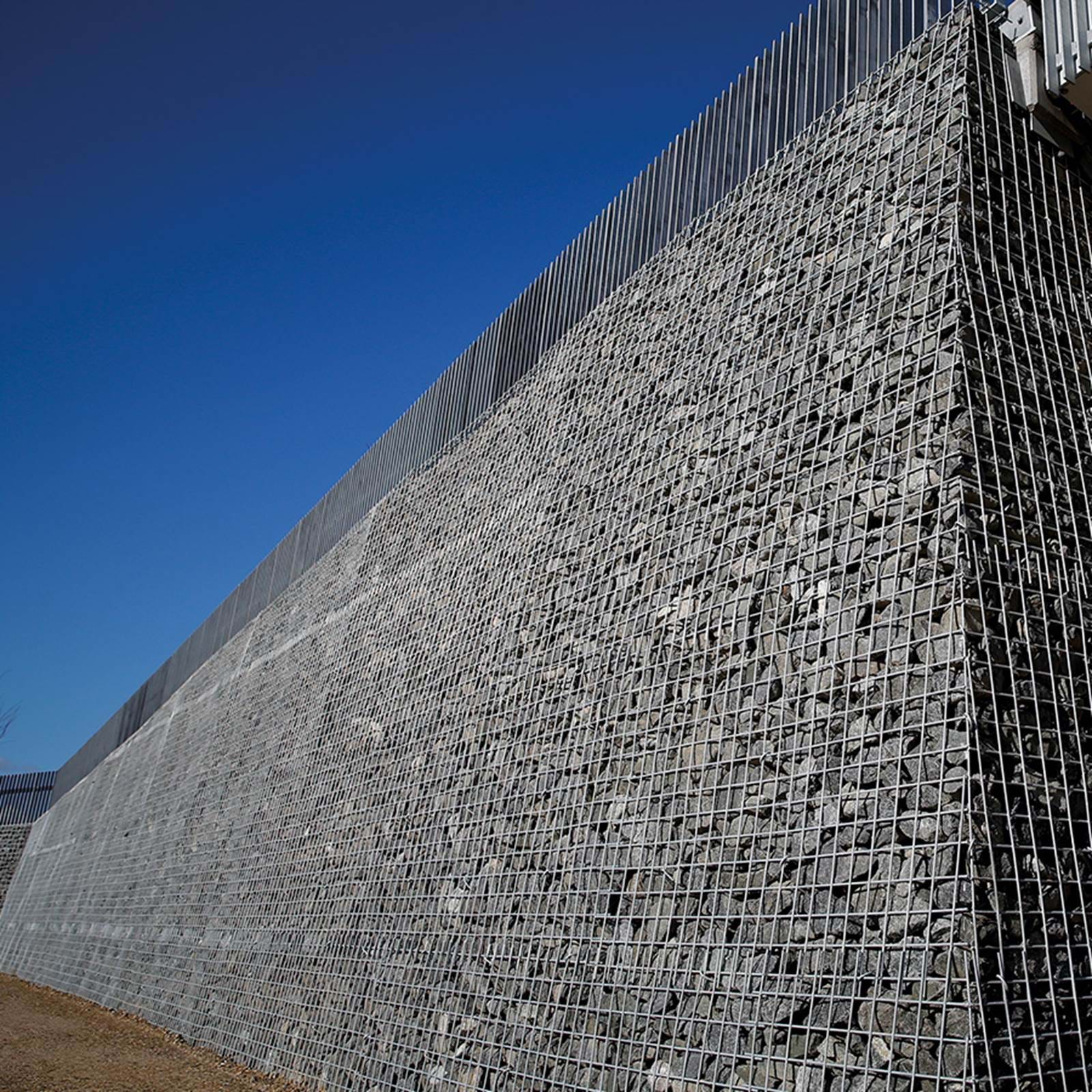

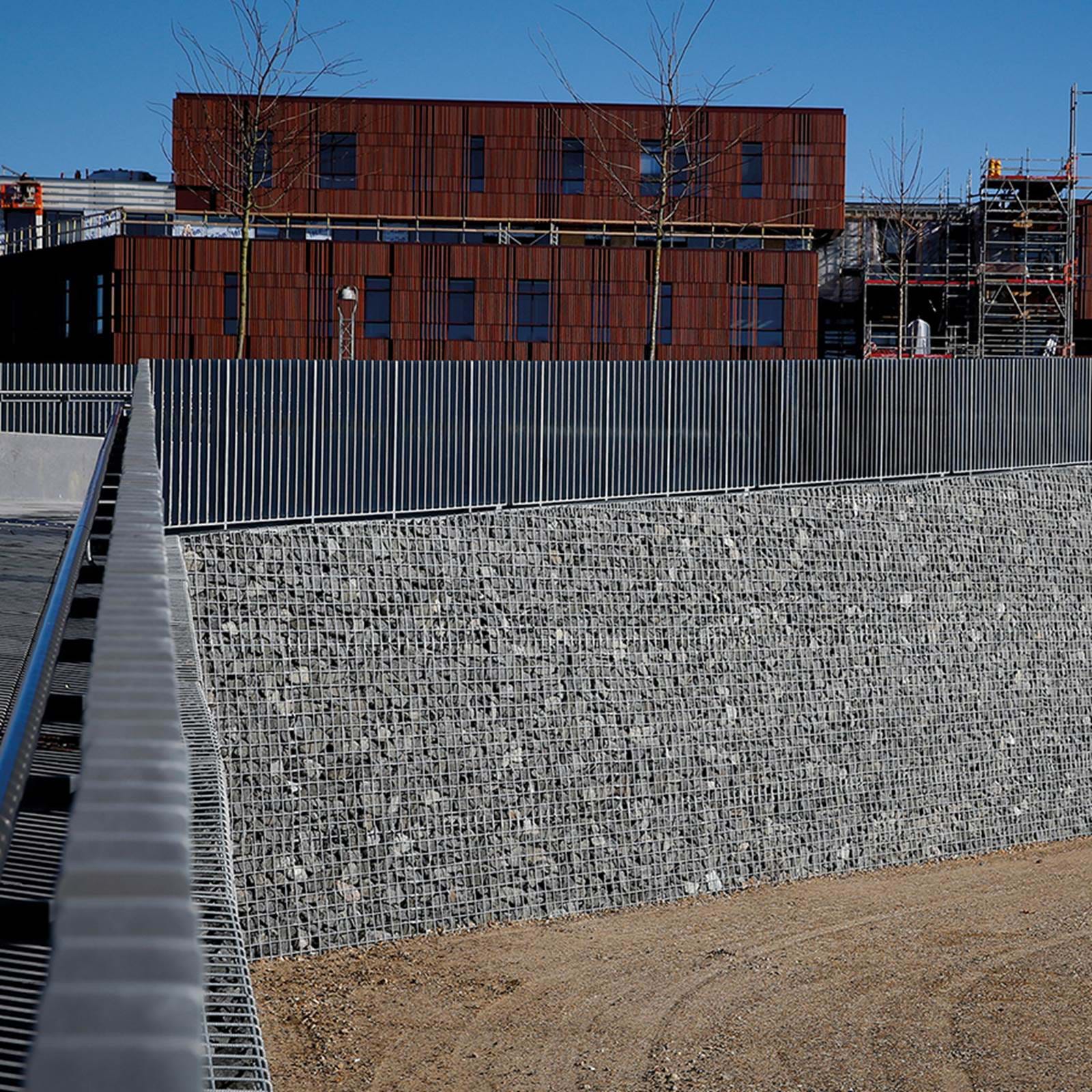

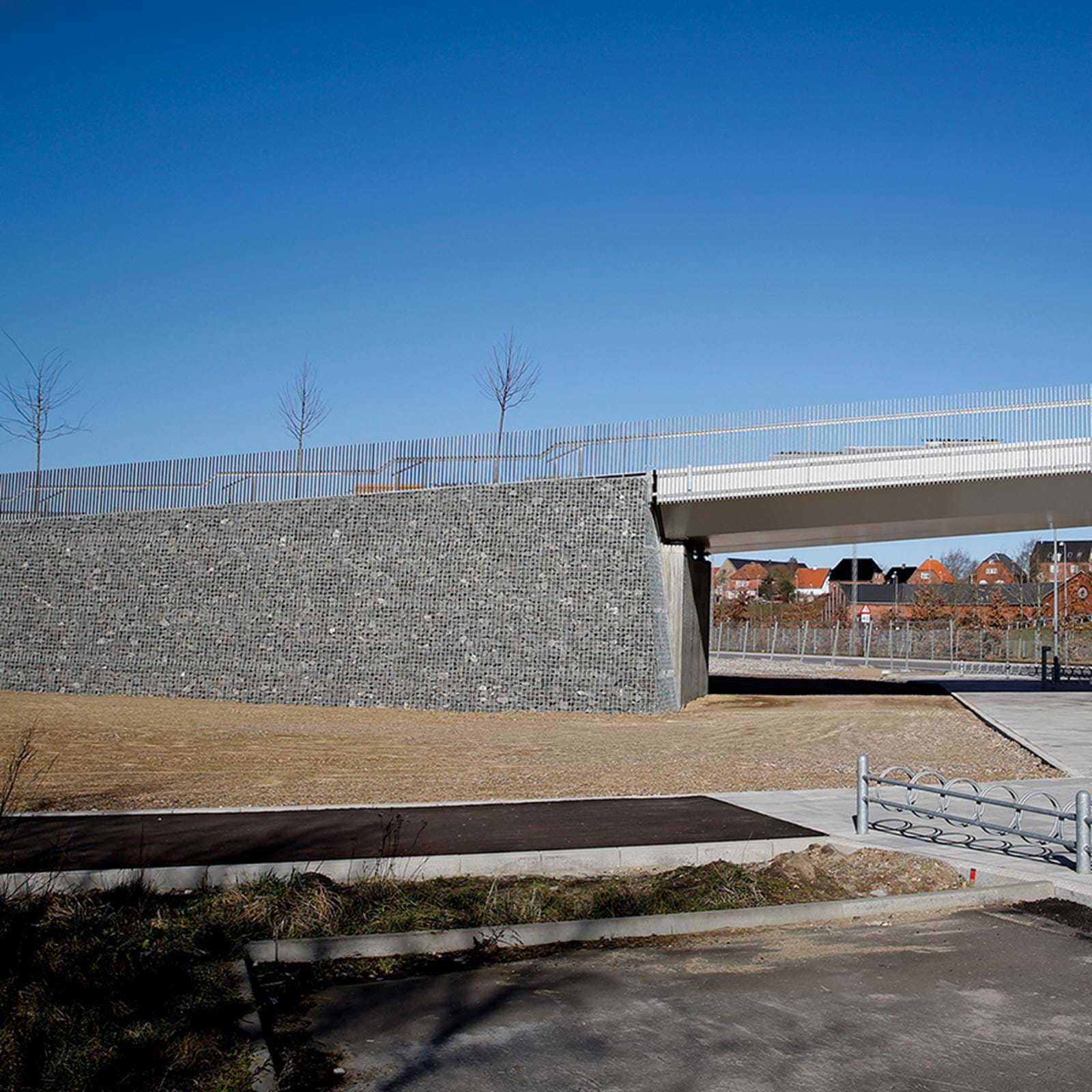

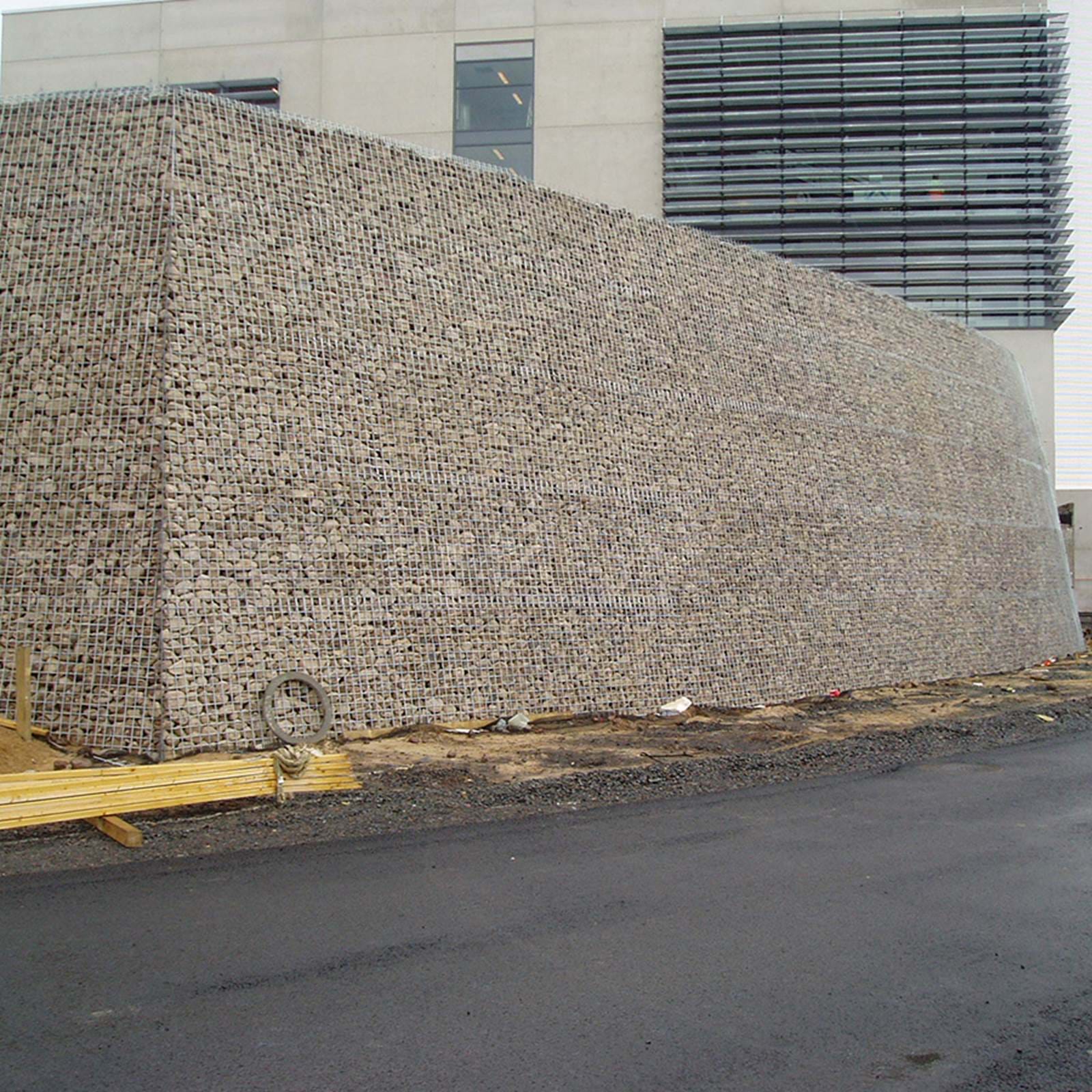

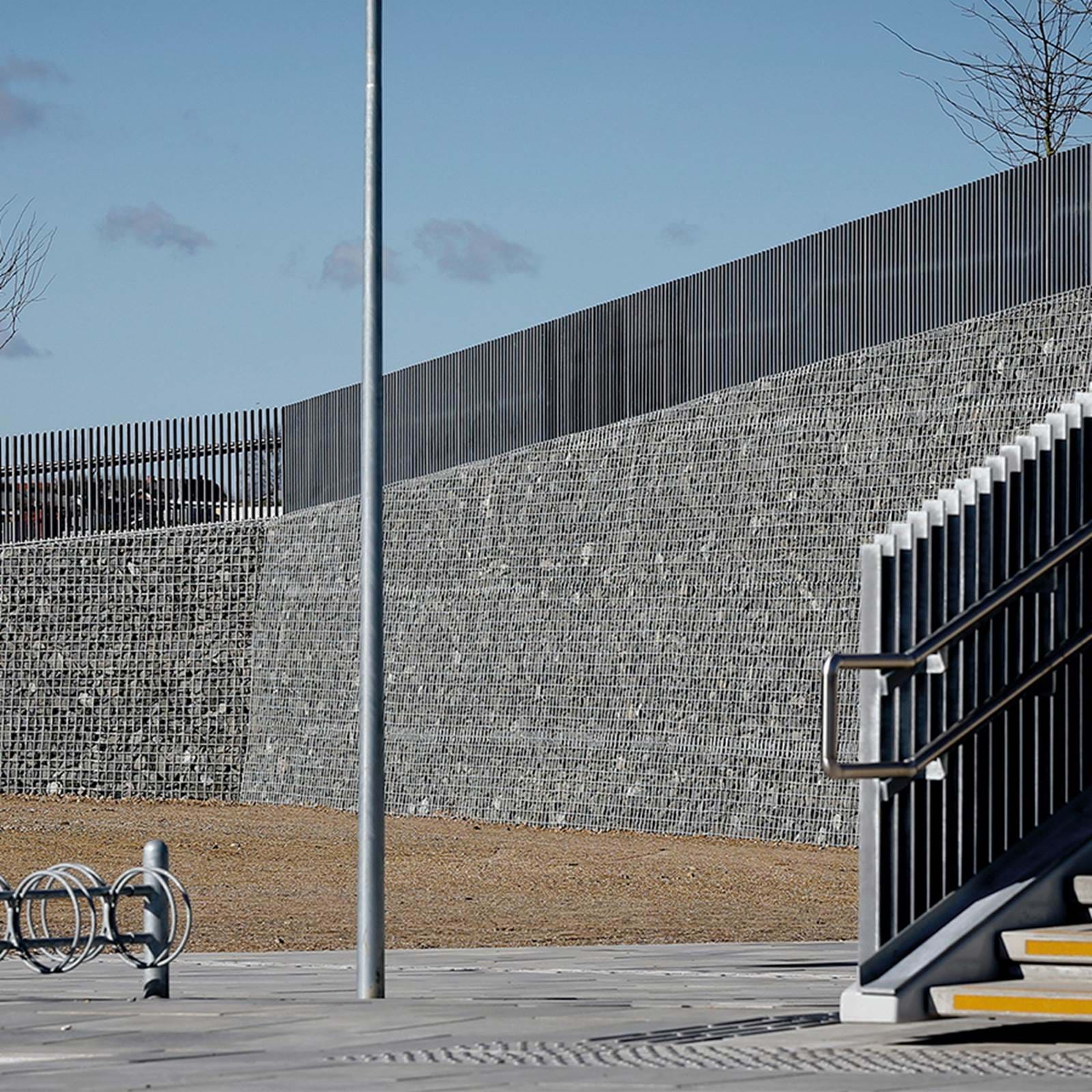

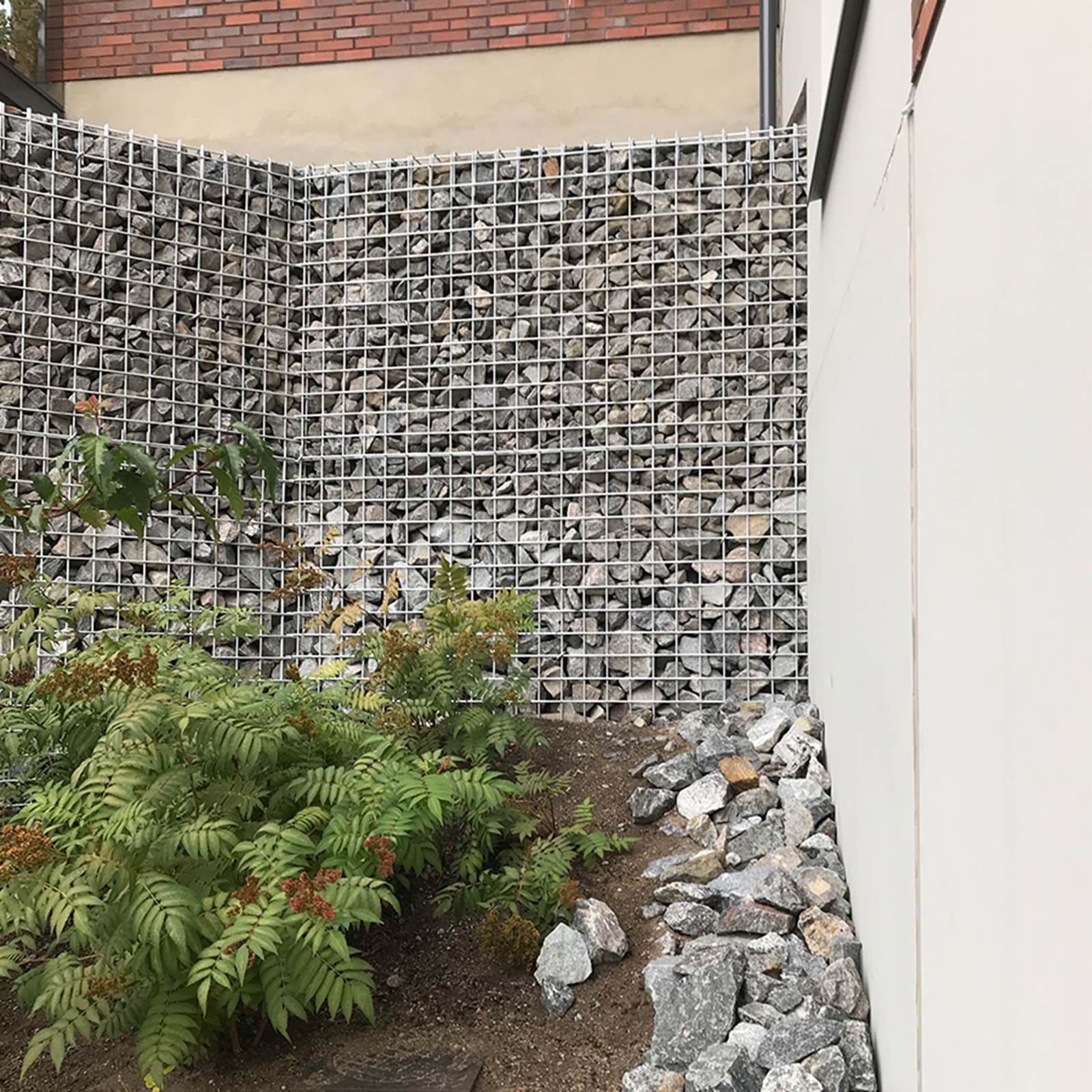

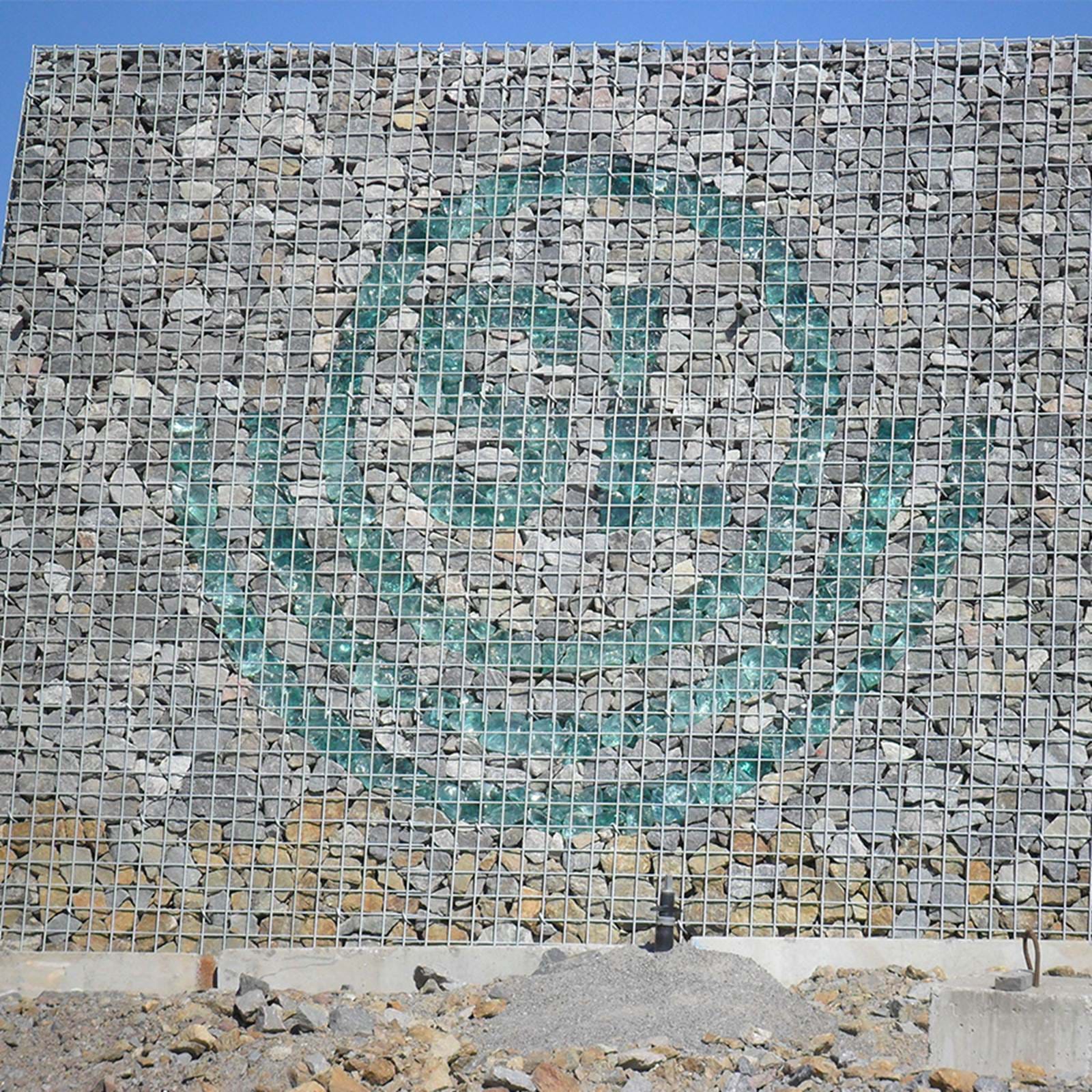

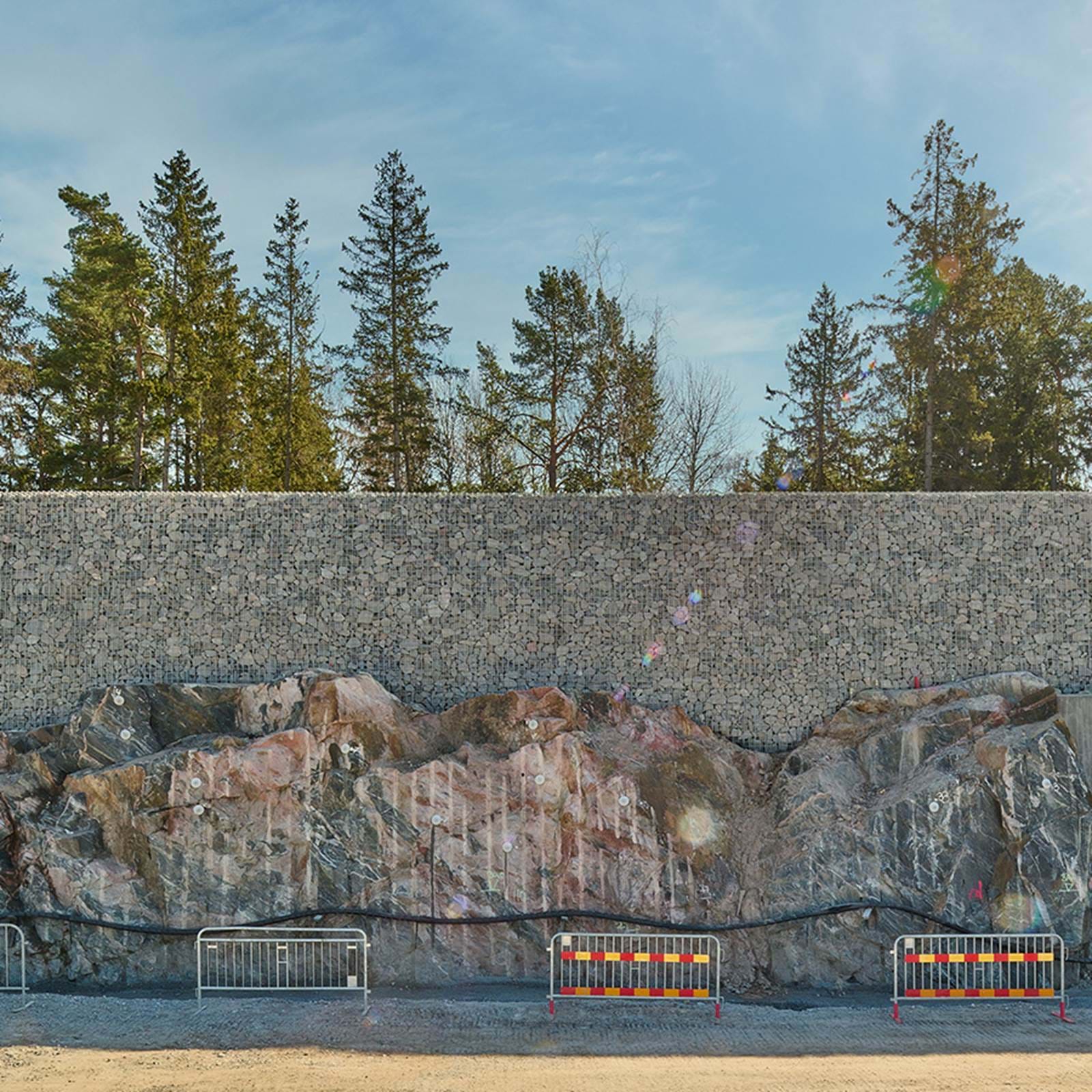

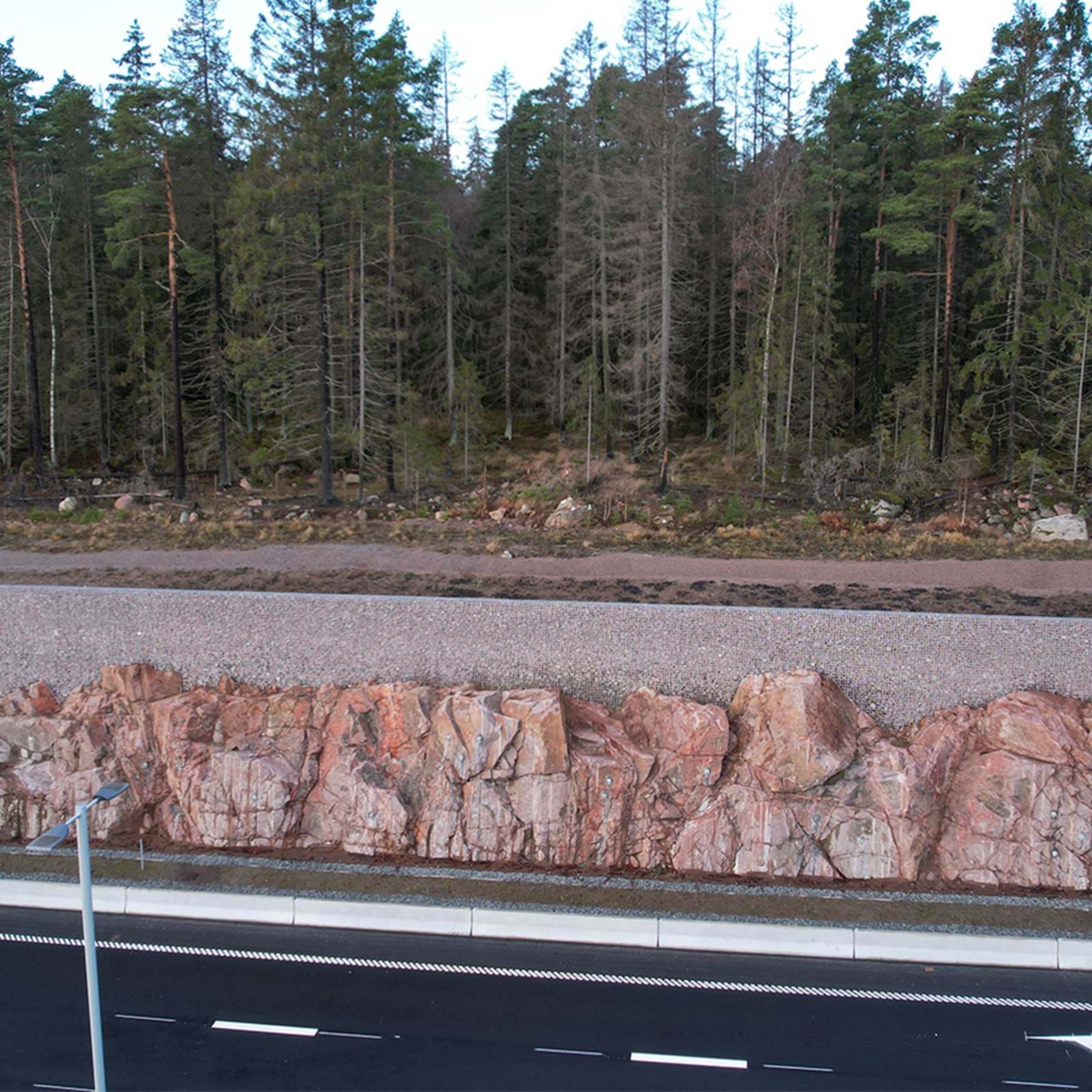

    Når du opbygger en Vector Wall gabionsvæg, placeres du et tyndt indlæg af sten, der er tilpasset stålnettets maskedimension, på indersiden af frontnettet.

    Tykkelsen på stenindlægget bør maksimalt være 20 - 30 cm. Som separation mellem sten og geonet/bagfyld anvender du geotekstil.

    Du kan også bygge Vector Wall gabion støttemuren med en fuldt integreret topafslutning, der giver en flot og effektiv finish på muren.

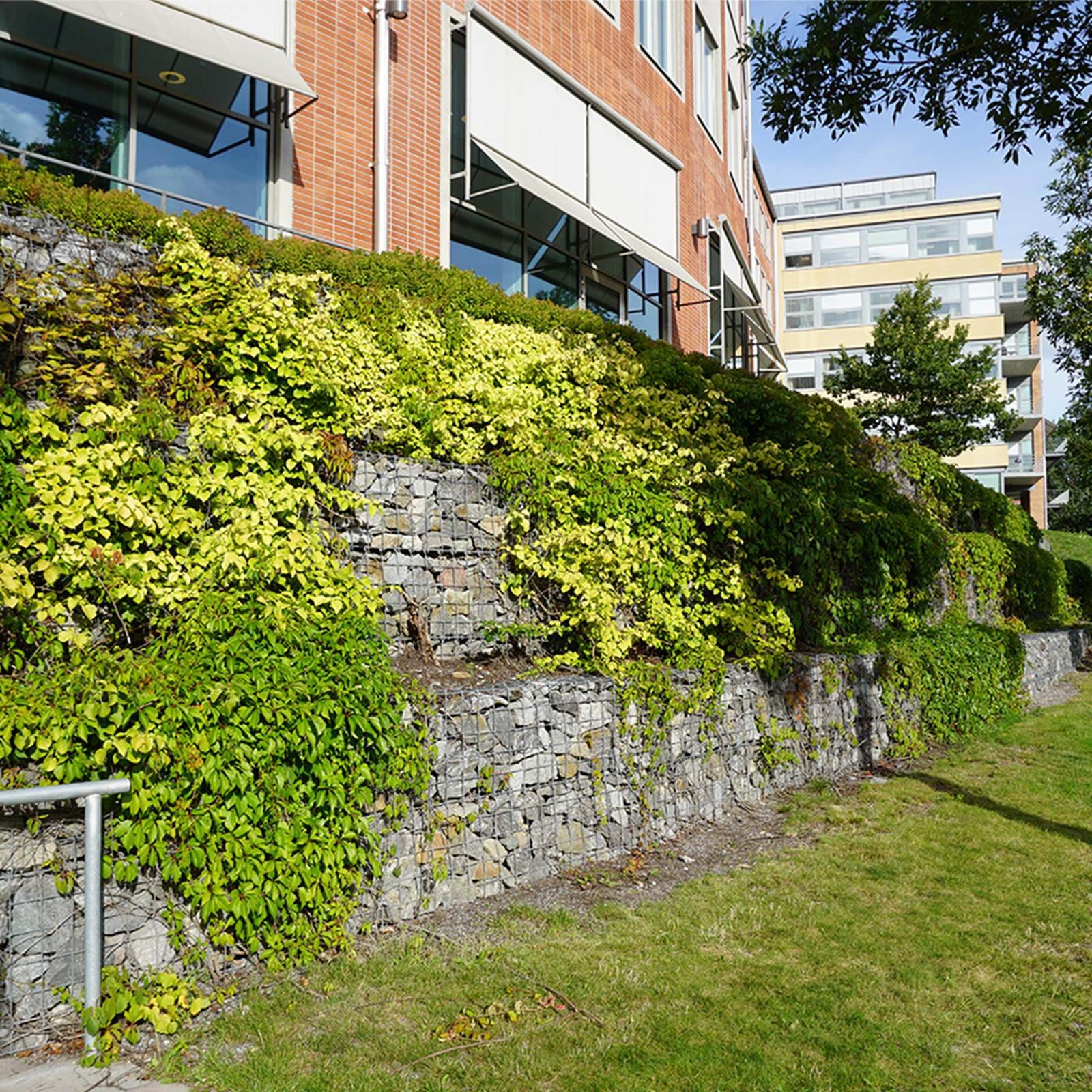

    Du bør altid opbygge gabionsvæggen med en hældning på indtil 90°, og du kan derefter beplante væggen med efeu, vin eller lignende ved skråningsfoden.

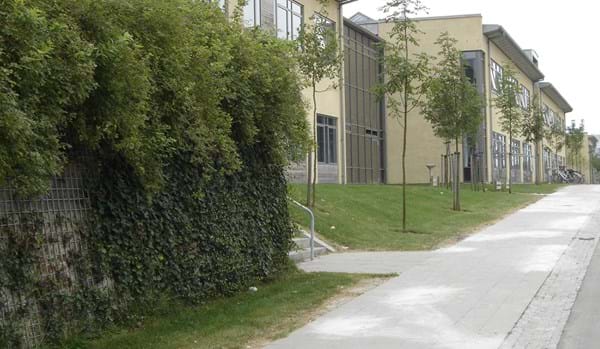

  • Vector Wallgroen 1182X688px

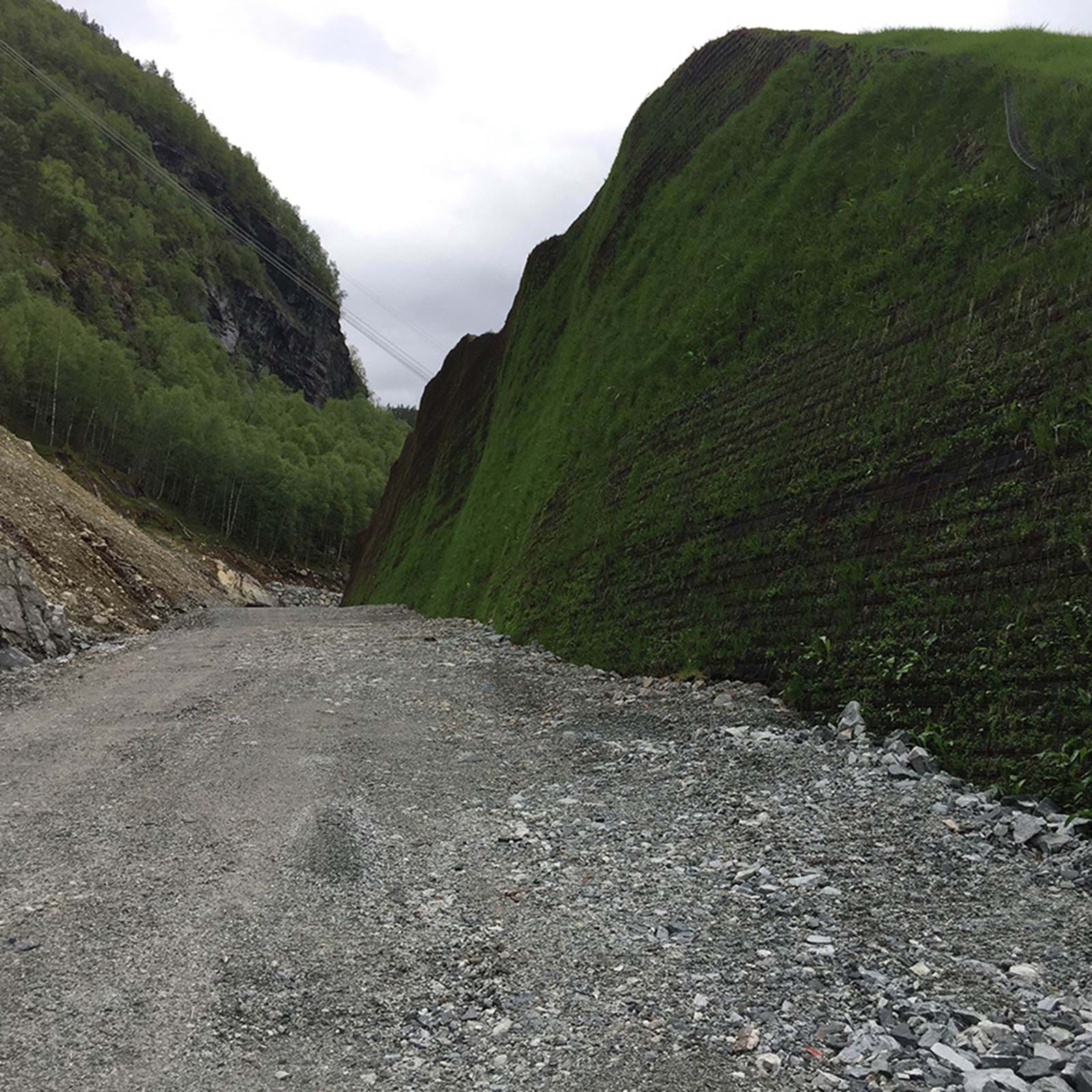

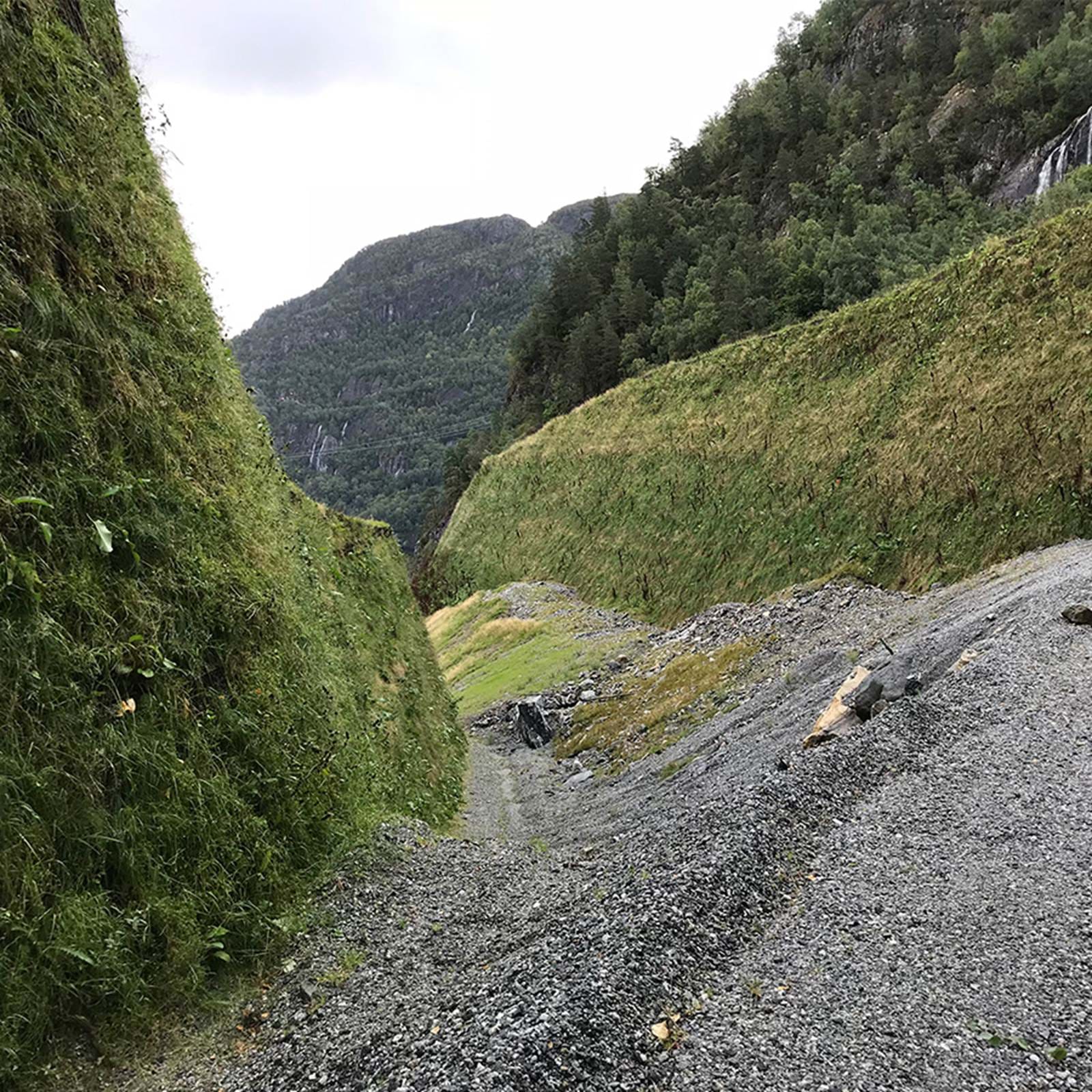

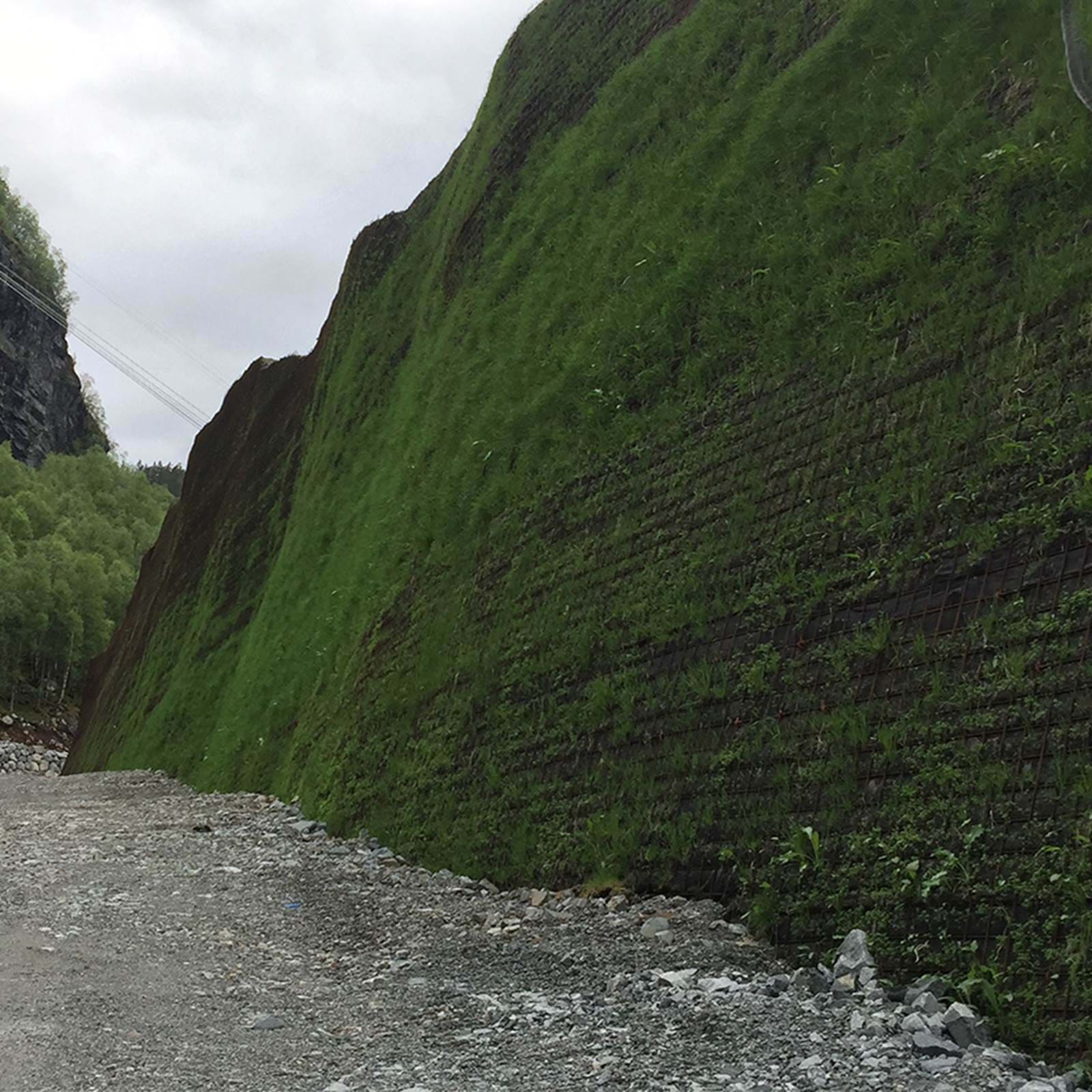

    Når du skal opbygge en Vector Wall Grøn støttemur, vil du typisk placere et UV-stabiliseret geotekstil, eller en biologisk vækstmåtte, på indersiden af frontnettet.

    Hældningen på de beplantede støttemure og skråninger bør almindeligvis ikke overskride 70°, men du kan dog beplante skråninger med større hældning end 70°, hvis du gør det ved skråningsfoden - medmindre du etablerer et vandingsanlæg.

    Den rette beplantning giver den ønskede effekt

    Når du beplanter, skal det ske direkte ind i væggen, men det forudsætter, at du indbygger muldjord eller et andet vækstmedie i de yderste ca. 30 cm. Hvis du planter efeu, eller lignende, direkte i den færdige skråning, kan du med fordel anvende et UV-stabiliseret geotekstil som ukrudtshæmmende plantedug. Som alternativ kan du også anvende finmaskede geotekstiler eller ekstruderede net.

    Biologiske vækstmåtter er især velegnede, hvis du skal sprøjteså den færdige skråning med græs. Som alternativ kan du også anvende biologiske vækstmåtter med indbygget græsfrø. Endelig kan du også indbygge rullegræs direkte på bagsiden af frontnettet. Du skal bare huske på, at græsbeklædte skråninger med en hældning på mere end 70° kræver specielle græsarter.

Vector Wall® ved Kvilldal Vannkraftverk

Se etableringen af en Vector Wall® ved Kvilldal i Norge. Systemet her er Vector Wall® Grøn, hvilket betyder, at væggen efter etablering bliver en levende grøn væg.

Vi står klar til at hjælpe dig med at finde den optimale løsning til dit projekt.
